对模型动态截面

使用“动态截面”可通过您的模型获取截面。使用滑块可通过模型向后和向前移动剪裁平面。这使您可以查看模型的内部细节。

前和后剪裁平面的方向通过从“动态截面”对话框的下拉列表中选择“轴”来定义。

使用动态截面的步骤：

1. 为模型创建阴影。
2. 如果显示模型的多个视图，则单击要在其中移动截面平面的视图。
3. 单击“可视化”选项卡 >“模型”面板 >“动态截面”。

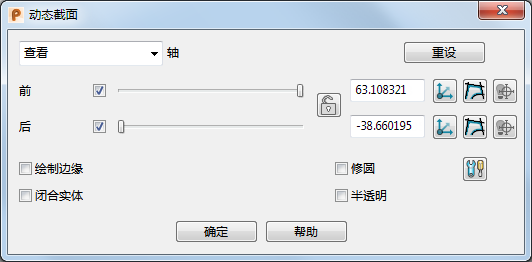

4. 使用“动态截面”对话框可通过模型动态获取截面：



5. 从下拉列表中选择“轴”。这会确定“前”和“后”平面的方向。



   “绕 Y”意味着绕世界或激活工作平面的 Y 轴旋转剪裁平面。此选项用于位于工作平面或世界原点的圆项目。在这种情况下，剪裁平面将以特定角度提供横截面的视图。

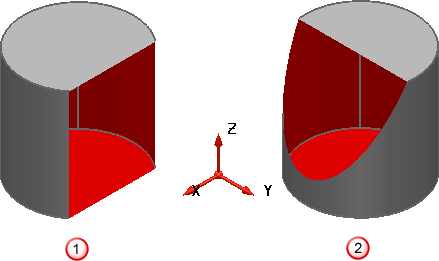

   已选 Y 轴。

   已选绕 Y 轴。



6. 通过选择“前”和/或“后”指定要使用的剪裁平面。

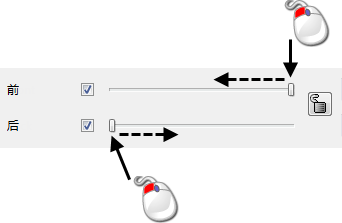

7. 按住鼠标左键，拖动鼠标以移动滑块。在移动滑块时，截面平面的位置会移到以显示通过模型的截面。



   如有必要，请单击“重设”将剪裁平面重设为当前视图的默认位置。

8. 单击 可锁定剪裁平面，以便“前”和“后”平面保持相同的相对距离。 表示平面被锁定。



9. 如有必要，更改“前”或“后”平面自原点的距离。
10. 如果需要，请单击 以在剪裁平面上创建一个工作平面。对于“前”和“后”平面有单独的按钮。
11. 您还可以单击 将前和后平面放置在使用智能光标选择的位置。
12. 单击 创建模型与剪裁平面相交的线框 。对于“前”和“后”平面有单独的按钮。



13. 以下选项可确定剪裁平面的外观：

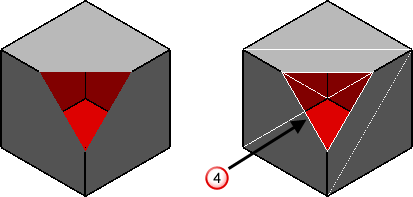

    绘制边缘 - 选择此选项可绘制截面的边缘，如 中所示。

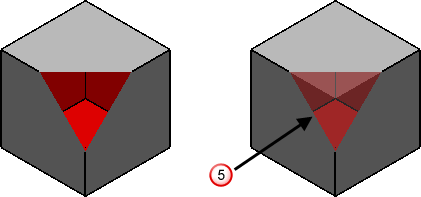

    半透明 - 选择此选项可绘制半透明截面，如 中所示。

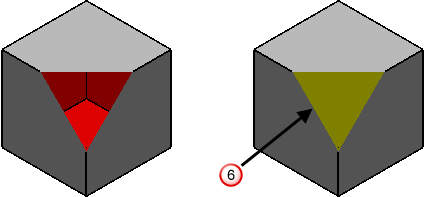

    闭合实体 - 选择此选项可显示实体上与剪裁平面相交处的闭合 。



14. 选择“修圆”选项可自动将修圆应用到使用对话框创建的任何曲线。您还可以单击“修圆选项” 按钮，以打开“修圆”对话框。
15. 单击“关闭”可关闭对话框并重设裁剪平面。
