创建壳体实体

当创建壳体实体（通常称为“壳”实体，因为薄壁类似于壳），实体的面将被删除，并且复制的其它面将加厚以创建实体壁。

创建壳体实体的步骤：

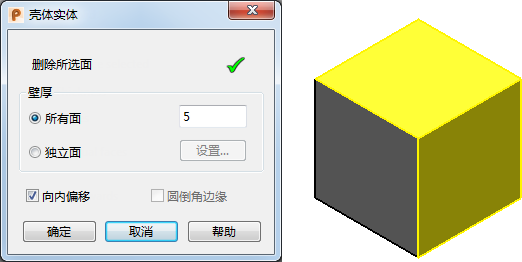

1. 单击“实体”选项卡 >“特征”面板 >“壳体”以显示“壳体实体”对话框：



2. 使用此对话框可删除实体的面并将其偏移以创建壳体实体。
3. 将光标移动到一个实体上。

   有效的面将高亮显示：



4. 单击要删除的实体面，使其高亮显示。

   您可以选择多个删除面。使用 Ctrl+单击或 Shift+单击方法在选择中增加或删除面。

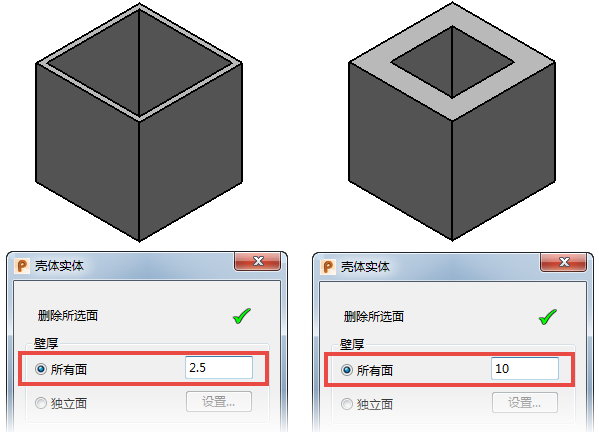

5. 选择“壁厚”选项来设置壳体实体中面的厚度：
   • 所有面 - 实体中的所有面均使用指定的值均匀地偏移。



   • 独立面 - 使用“单个壁厚”对话框为每个面指定不同的壁厚值。

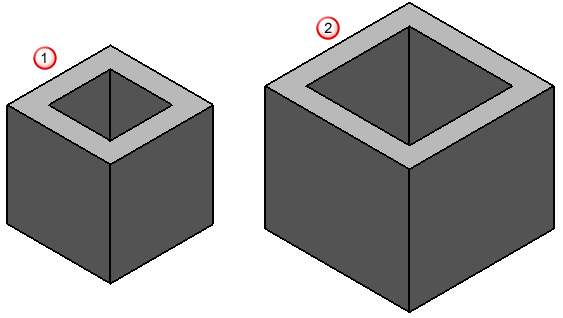

6. 选择“向内偏移”选项可将面向内偏移 ，或取消选择此选项可将面向外偏移 ：

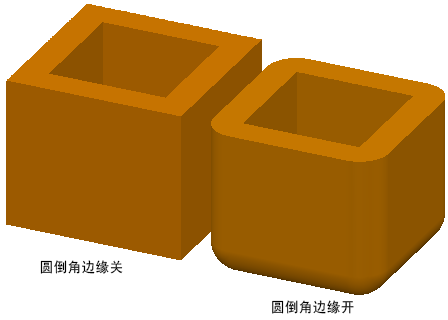

7. 选择“圆倒角边缘”选项为拐角添加圆角。如果面向外偏移，则每个面都有相同的偏移值：



8. 单击“确定”创建壳体实体并关闭对话框。

   在实体特征树中将显示表示该操作的壳体特征图标 。
