创建径向切口

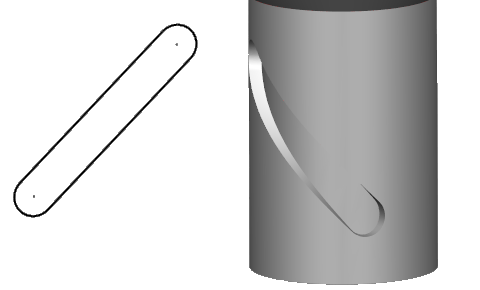

使用“径向切口”特征在可在车铣复合机床上铣削加工的实体中创建型腔。

创建径向切口特征的步骤：

1. 在实体上创建以旋转轴为中心的工作平面。
2. 选择实体，然后单击“实体”选项卡 >“特征”面板 >“切口”>“径向切口”。

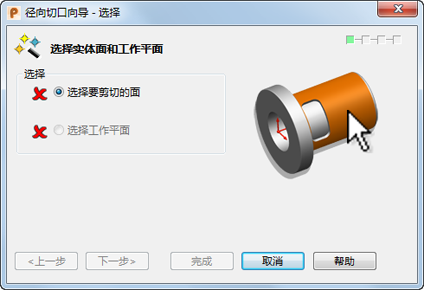

   系统将显示“径向切口向导”：

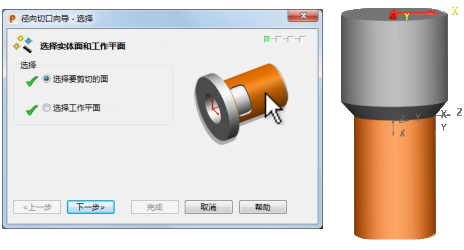

3. 选择要切口的圆柱面和以前创建的工作平面，然后单击“下一步”。

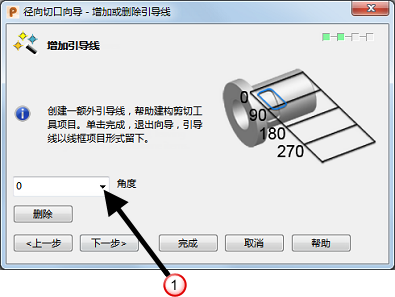

4. 使用该向导的“增加或删除引导线”页面插入额外的角度引导线。
   • 在“角度”框 中输入角度，然后按 Enter 键插入引导线。
   • 从“角度”框 中选择角度，然后单击“删除”删除引导线。
   提示： 当绘制用于剪切实体的线框时，引导线可用作标记。

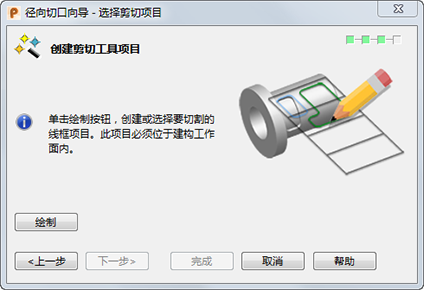

5. 单击“下一页”以显示该向导的“选择切割器项目”页面。使用此页面可以定义剪切对象的形状。

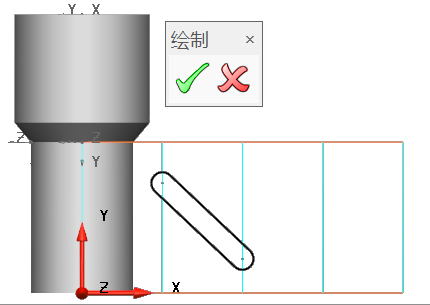

6. 单击“绘制”以隐藏该向导，并进入绘制模式。使用绘制模式可以执行以下操作：
   1. 在适当的位置创建新线框。
   2. 选择新的或已有的线框。

7. 使用 选择任何线框以用作剪切对象。

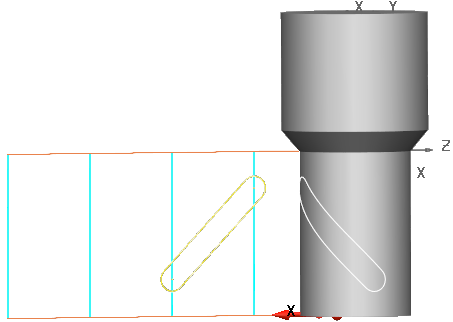

8. 单击 以重新打开该向导，并显示线框在模型上的投影。或者，单击 以放弃线框并返回至该向导。

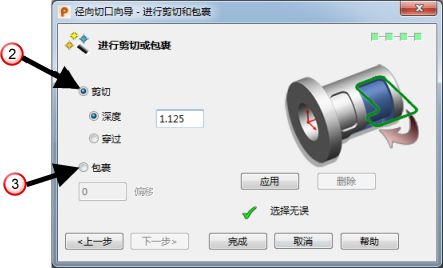

9. 单击“下一页”以显示该向导的“进行剪切和包裹”页面，其中包含以下选项：
   • 选择“剪切” 以将线框用作剪切对象。使用以下选项指定剪切距离：

     深度 - 输入数值以定义剪切深度。

     穿过 - 切过圆柱中心线。

   • 选择“包裹” 以在模型上绘制线框，而无需切入到实体中。

     在“偏移”框中输入值以从实体中移出包裹的线框。

   • 单击“应用”以执行剪切或包裹。
   • 单击“删除”以放弃剪切或包裹。



10. 单击“应用”以执行剪切或包裹。



11. 单击“完成”。
