取消修剪已修剪的曲面

注： 此功能的可用性取决于许可证。

可以通过选择已有已修剪曲面的边并向外调整边界以使曲面变大来创建未修剪曲面。这对于创建切向分模面或工艺补充模具镶嵌块面很有用。

从已有已修剪曲面创建未修剪曲面的步骤：

1. 选择先前修剪的一个曲面或多个曲面。



   也可以选择位于曲面边上的复合曲线。

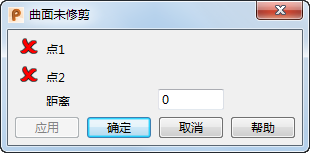

2. 单击“曲面”选项卡 >“制造”面板 >“工具”>“未修剪”以显示“曲面未修剪”对话框：



   将在曲面的边上添加绿色和红色标记，如下图所示：



   表示有可用的修剪边。

   表示未修剪的边。选择红色标记将不允许您创建曲面。

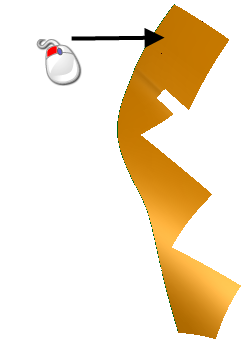

3. 选择“点 1”。

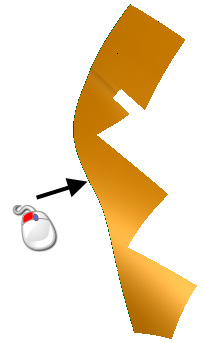

4. 选择“点 2”。

   曲面延长和拖动手柄将显示在模型上：



5. 使用以下方法之一定义未修剪曲面的范围：

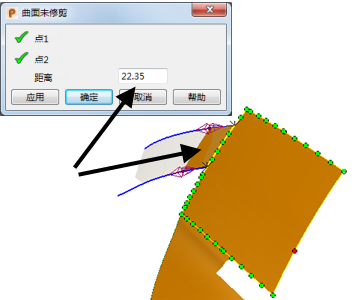

   • 使用模型上显示的拖动手柄。在拖动手柄时，“距离”中的值和模型将会更新：



   • 在对话框中输入“距离”。“距离”是沿延长曲面测量的实际距离，而不是投影距离。
6. 单击“应用”以创建曲面。该对话框仍然会显示以允许您根据需要创建其他曲面。



7. 创建所需的曲面后，单击“确定”。
