使用附件创建关系

使用“创建关系”对话框可以通过选择附件创建部件之间的关系。在本示例中，两个实体矩形块部件之间创建了关系：

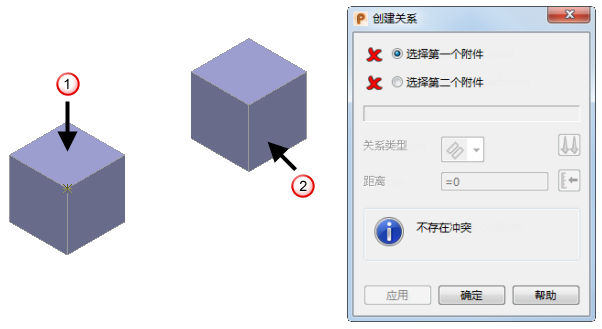

1. 单击“装配”选项卡 >“修改”面板 >“附件”以显示“创建关系”对话框：



2. 在图形窗口中，选择第一个部件上的第一个附件。例如，选择顶平面 。

   这是主部件。

3. 选择第二个部件上的第二个附件。例如，选择右侧平面 。这是次部件。

   第二个部件将旋转，以使已选平面附件对齐。“已选平面到平面关系”将显示在对话框中，且 显示为“关系类型”。

   注： 第二个附件处于选中状态时，关系将被增加到装配树。如果您做出了错误选择，可在单击“应用”前单击“选择第一个附件”或“选择第二个附件”选项，以便显示 ，然后重新选择图形窗口中的附件。
4. 使用此对话框可指定部件之间的关系。例如：
   1. 从“关系类型”下拉列表选择 将关系类型更改为“角度”。
   2. 切换 使用主附件指定次附件的方向。从以下选项选择：

      对齐 - 次附件与主附件方向相同。

      不对齐 - 次附件与主附件方向相反。

   3. 在“距离”中输入 25，或单击 使用“角度/距离缩放器”对话框中的滑块指定角度和距离。

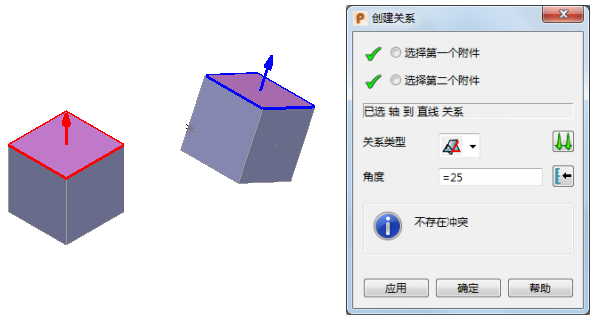

   4. 单击“应用”。模型已被更新：



   该对话框将保持打开状态，以便指定更多关系。

5. 单击“确定”以完成创建关系。创建的关系将增加到装配树。
