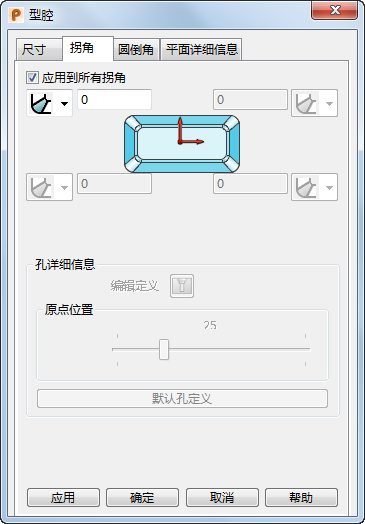

使用“拐角”选项卡可定义型腔上拐角精加工的类型。
应用到所有拐角 - 如果选择此选项，则您指定的拐角详细信息将应用到所有拐角。如果取消选择此选项，则每个拐角单独进行定义。
从下拉列表中选择拐角精加工类型：
- 不应用任何拐角精加工。
- 为拐角边创建圆倒角。在文本方框中输入拐角的圆倒角半径。

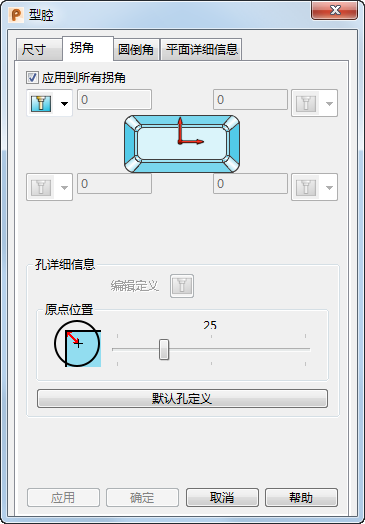

- 创建圆倒角孔。选择该选项时，对话框的“孔详细信息”部分将变为激活状态，以便您可以定义孔的尺寸、类型和位置。如果定义型腔，则仅可创建拐角孔。
孔详细信息 - 如果已创建一个或多个型腔拐角作为孔，则可以使用“拐角”页面的此部分定义尺寸和位置。
编辑定义 - 单击 可使用“孔”对话框更改孔的尺寸和类型。
原点位置 - 移动滑块可相对于型腔的拐角放置孔的原点。该位置以孔最大半径百分比的形式表示。
如果滑块位于 0 处，则孔的原点位于型腔拐角的中心，如下所示：
如果滑块位于 100 处，则孔的原点位于远离型腔拐角达半径长度的位置，如下所示：
默认孔定义 - 基于型腔的当前高度，创建默认普通孔。
