附加曲面

可以将两个 Power Surface 连接在一起以生成单个连续曲面。必须使两个曲面在垂直于连接的方向上都开放或闭合。此外，沿曲面连接边的曲线必须具有相同数量的跨。

例如：

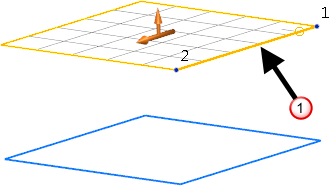

1. 从 中选择要附加的 Power Surface 上的一条边线。

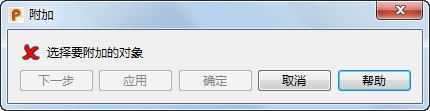

2. 单击“曲面工具”选项卡 >“修改”面板 >“附加”以显示“附加”对话框：

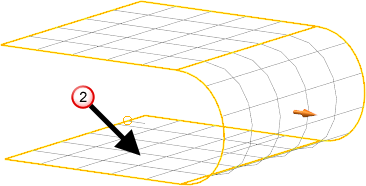

3. 选择要附加到 的 Power Surface。

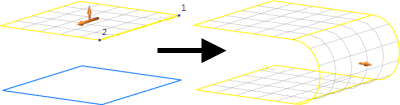

   主曲面的已选曲线会通过在两个曲面之间增加一行面片，连接到次曲面的最近匹配边线：



提示： 单击垂直于曲面的箭头可反转附加曲面的方向。
4. 若要取消选择次曲面，请选择任一曲面上的任何曲面曲线。

   或者，单击另一个次曲面以撤消附加，然后使用新的选择创建一个新的附加曲面。

5. 单击“下一步”可遍历用于附加两个曲面的方案。对于每个方案，PowerShape 会在第二个曲面上选择不同的匹配边线。
6. 单击“应用”可附加曲面并自动选择下一个开放边线以便进一步附加。

   如果自动选择的边线不正确，请选择一个新的边线。

7. 单击“确定”保存附加的曲面并关闭对话框。

   第一个曲面将成为附加曲面，第二个曲面将被删除。位于任一曲面上的中脊线和修剪边界（及其参数曲线）将被删除。

   注： 单击“取消”可关闭对话框并撤消所有未应用的编辑，包括反向曲面和删除任何中脊线或修剪边界。
