将模型发送到 Robot

要将 Revit 模型传输到 Robot，请执行以下操作：

1. 在 Revit 中，单击“分析”选项卡 “结构分析”面板 Robot Structural Analysis Robot Structural Analysis链接。

   “集成 Robot Structural Analysis”对话框打开。

2. 选择“发送模型”。
3. 单击“发送选项”。

   “集成 Robot Structural Analysis - 发送选项”对话框打开。

4. 指定范围和传输选项，然后单击“确定”。
5. 单击“确定”以开始传输。

   如果选择“发送到中间文件 (.smxx )”，将显示“另存为”对话框，可以在该对话框中保存中间文件格式（SMXX 格式）的文件。

6. 在“发送模型到 Robot Structural Analysis”对话框中，可以查看以下传输操作的进度：从Revit 读取数据，创建 Robot 模型，导出构件以及在 Robot 中创建相关构件。

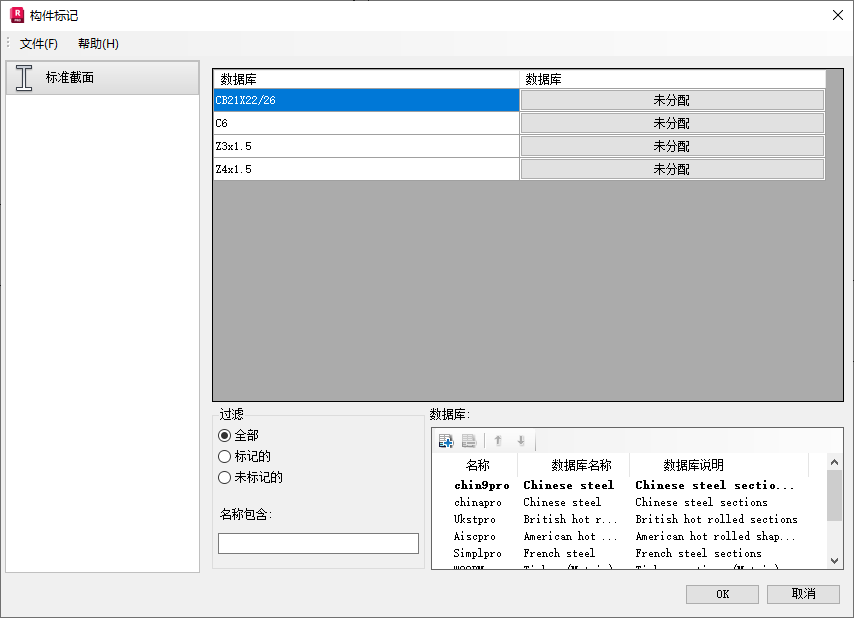

7. 仅在出现以下情况时，“构件标记”对话框打开：在传输过程中，无法在 Robot 的当前截面数据库中识别 Revit 中定义的截面名称。

   • 对于尚未识别的轮廓，单击位于该轮廓右侧的“未分配”按钮。 此时将打开另一个对话框，从中可以选择要从数据库指定的轮廓。

     使用“构件标记”对话框中的图标进行操作：

     将轮廓的选定数据库添加到列表中。

     将轮廓的选定数据库从列表中删除。

     更改查看轮廓数据库的顺序（上移一位/下移一位）。

   • 单击“确定”后，未识别的截面将成为已从数据库指定的截面（它们将具有几何特性）。
8. 在完成发送模型之后，在传输过程中出现的消息或警告可能会显示在屏幕上。
