在使用附属件构建复合墙的过程中，构建者通常需要了解附属件的未完成结构洞口的尺寸标注。 通过选择墙中核心层外部边界上的参照，可以对结构洞口进行尺寸标注。
结构层一般位于墙的核心边界之内。 附属件既可垂直于核心边界，也可不垂直于核心边界。
注： 如果希望标注到附属件处墙的结构层，请确保将视图的剖切面偏移值设置为等于或小于插入族的剖切面偏移值。
对核心图层进行尺寸标注
- 绘制复合墙，然后在该墙内放置附属件。
- 在视图控制栏上，单击
（详细程度）
“精细”，以便能够查看墙的各个层。 - 选择墙，然后在“属性”选项板上单击
（编辑类型）。 - 选择“两者”作为“在插入点包络”的值。
- 单击“确定”。
- 单击“注释”选项卡 “尺寸标注”面板
（对齐）。 - 在选项栏上，选择“参照核心层表面”。
- 选择外部核心边界作为尺寸标注的参照。

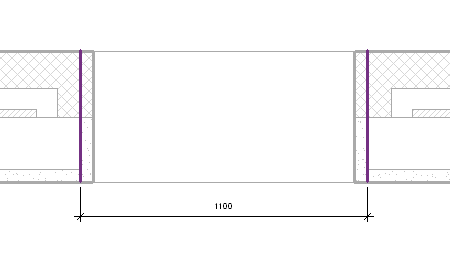

垂直附属件的尺寸标注参照

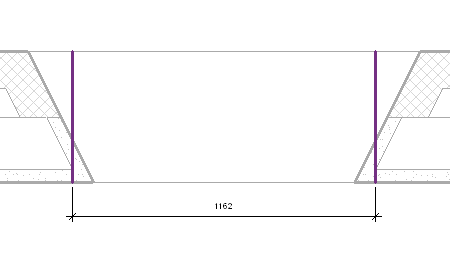

非垂直附属件的尺寸标注参照
