第 7 部分：放置窗

在本练习中，将在立面视图和平面视图上工作，以便将窗添到模型中。 您将使用对齐工具和尺寸标注工具以更加精确地对窗进行定位。

类别 新用户 所需时间 10 分钟 使用的教程文件 GSG_07_place_windows.rvt

在开始之前，请先下载 GSG_07_place_windows.rvt 文件。 下载此 zip 文件（如果尚未下载教程的练习文件）。

目标

• 放置窗。
• 复制并修改窗类型以创建不同的窗大小。
• 使用“对齐尺寸标注”工具对窗户进行重定位，使它们彼此之间的距离相等。
• 使用“对齐”工具定位窗。

观看视频

添加窗

1. 放置窗：
   1. 打开项目 GSG_07_place_windows.rvt。
   2. 在“项目浏览器”的“楼层平面”下，双击“01- Store Floor”。
   3. 单击“建筑”选项卡 “构建”面板 （窗）。
   4. 在“类型选择器”中，确认“M_FIXED 0610 x 1220mm”处于选中状态。

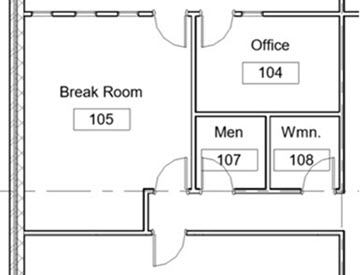

   5. 单击以在办公室 (104) 中放置一个窗，并在休息室 (105) 中放置 3 个窗（如图所示）。

   6. 在休息室 (105) 的外墙中放置 4 个窗，如图所示。

   7. 按 Esc 键两次，即可退出“窗”工具。
2. 创建窗类型：
   1. 在绘图区域中，选择外墙中的窗，然后在“属性”选项板上单击 （编辑类型）。
   2. 在“类型属性”对话框中，单击“复制”。
   3. 在“名称”对话框中，输入“610 x 610 mm”，然后单击“确定”。
   4. 在“尺寸标注”下，输入“610”作为“高度”和“宽度”，然后单击“确定”。
   5. 选择外墙中的其他窗，然后在“类型选择器”中选择“M_Fixed 610 x 610 mm”。

对窗进行等距尺寸标注

1. 打开“01 - Store”楼层平面。
2. 单击“注释”选项卡 “尺寸标注”面板 （对齐）。
3. 选择休息室 (105) 的北墙，选择每个窗中心线，然后选择休息室的南墙。
4. 在西墙左侧单击以放置尺寸标注线。

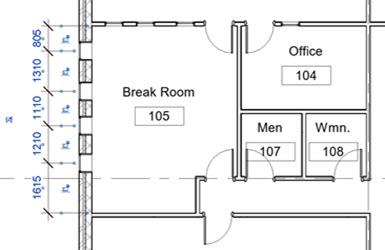

   请注意，4 个尺寸标注互不相同。

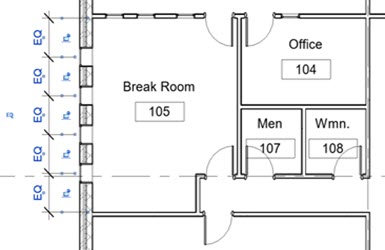

5. 单击相等符号 (EQ)，然后按 Esc 键两次。

   窗已被移动，这样所有的尺寸标注都相等。

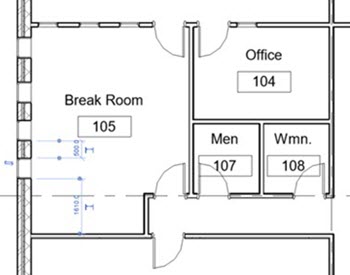

6. 选择休息室北侧的内墙；将光标悬停在墙上，当您看到移动图标 时，向上或向下拖动该墙来了解其设计意图。

对齐窗

1. 打开西立面。
2. 单击“修改”选项卡 “修改”面板 （对齐）。

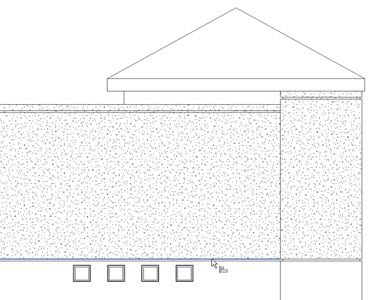

3. 单击墙中分隔条的顶部，然后单击最右侧窗的修剪底部边缘。

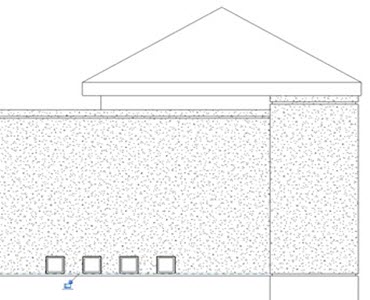

4. 重复相同的步骤，以将其他窗与墙中的分隔条对齐。

5. 单击 （修改）。
