第 10 部分：创建视图

在本练习中，您将创建外墙的剖面视图、详图索引视图和女儿墙的详图索引。

类别 新用户 所需时间 10 分钟 使用的教程文件 GSG_10_views.rvt

在开始之前，请先下载 GSG_10_views.rvt 文件。下载此 zip 文件（如果尚未下载教程的练习文件）。

目标

• 使用“剖面”工具创建建筑剖面视图。
• 使用控件来更改剖面包含的区域和更改剖面标头显示。
• 使用“详图索引”工具创建墙剖面视图。
• 使用“详图索引”工具创建墙剖面的详图视图。

观看视频

创建剖面视图

1. 打开项目 GSG_10_views.rvt。
2. 在“项目浏览器”的“楼层平面”下，双击“01 - Store Floor”。
3. 单击“视图”选项卡 “创建”面板 （剖面）。

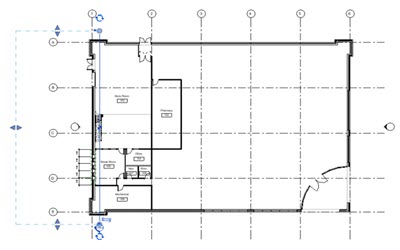

4. 单击轴网 1 附近建筑南墙的外部，向上移动光标，直到其位于北侧建筑的外部，然后在楼梯中部的位置附近单击以放置剖面线（如图所示）。

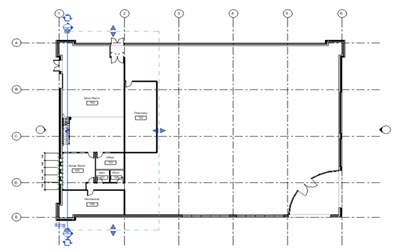

5. 单击翻转控制柄 () 以翻转剖面，使其包含储藏室 #103。
6. 单击顶部的循环控制柄 () 两次，以循环显示剖面尾部选项，并将剖面标头显示在顶部和底部。

7. 按 Esc 键。

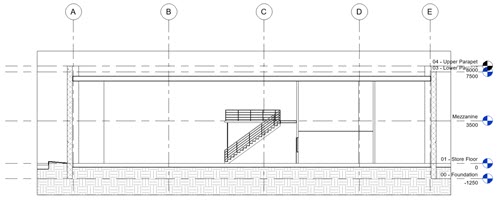

8. 双击剖面标头以打开剖面视图。

9. 在“视图控制栏”上，单击 （隐藏裁剪区域）。

创建详图索引视图

1. 单击“视图”选项卡 “创建”面板 “详图索引”。
2. 在“类型选择器”的“剖面”下，单击“墙剖面”。

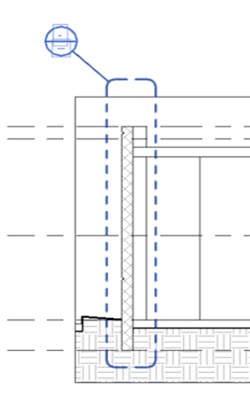

3. 要围绕建筑整个北墙（剖面视图的左侧）从基础到屋顶绘制详图索引，请单击以定义框的左下角，然后单击以定义右上角。
4. 选择详图索引，然后使用“拖曳标头”控制柄来拖曳详图索引标头，使其显示在详图索引的左上方。

5. 按 Esc 键。
6. 双击详图索引标头以打开详图索引视图。
7. 在“视图控制栏”上，单击 （隐藏裁剪区域）。
8. 在“视图控制栏”上，将详细程度更改为“中等”。
9. 在“创建”面板上，单击 （详图索引）。
10. 在“类型选择器”的“详图视图”下，单击“详图”。

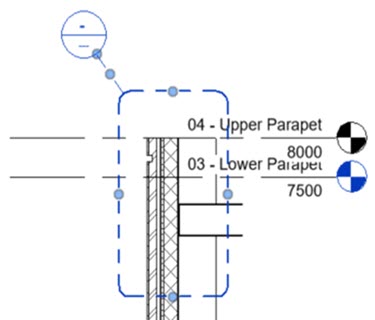

11. 围绕女儿墙绘制详图索引。
12. 将详图索引标头重新定位至左上角的位置。

13. 双击详图索引标头以打开详图视图。
14. 在“视图控制栏”上，单击 （隐藏裁剪区域）。
