第 3 部分：创建地形和建筑地坪

在本练习中，您将添加地形表面和建筑地坪至建筑场地。

类别 新用户 所需时间 15 分钟 使用的教程文件 GSG_03_Terrain_Pad.rvt

在不同高程处添加点以创建地形，并根据建筑的基础墙创建建筑地坪。在开始之前，请先下载 GSG_03_Terrain_Pad.rvt 教程文件。 下载此 zip 文件（如果尚未下载教程的练习文件）。

目标

• 通过在不同立面定义点来创建地形表面。
• 根据基础墙的迹线创建建筑地坪。
• 使用剖面框以使包含地形的三维视图形成框架。
• 为真实三维视图的地形指定草地材质。

观看视频

添加地形

1. 打开 GSG_03_terrain_pad.rvt 练习文件。
2. 在“项目浏览器”的“楼层平面”下，双击“Site”。
3. 单击“场地”选项卡 “模型场地”面板 （地形表面）。

   请注意“工具”面板上的“放置点”工具在默认情况下处于选中状态。

4. 在“选项栏”上，输入“1000”作为“高程”。

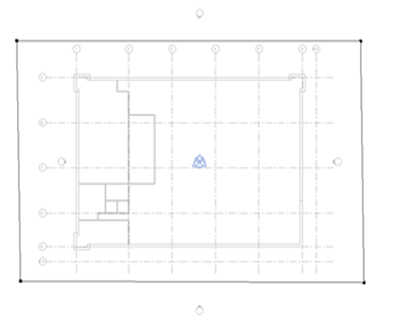

5. 单击绘图区域以将 2 个点添加至建筑的左侧，分别位于建筑的上下方。

6. 将高程值改为“-500”，然后再将 2 个点添加至建筑的右侧，分别位于建筑的上下方。

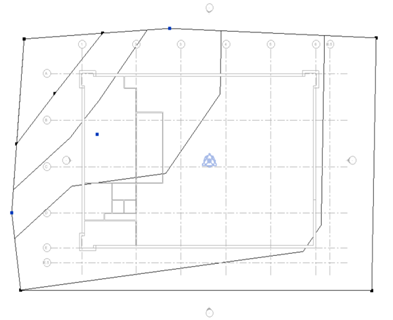

   1. 将高程更改为“2500”并添加点，如图所示。

   2. 将高程更改为“1000”并添加点，如图所示。

7. 在“地形表面”面板上，单击 （完成表面）。
8. 在“快速访问工具栏”上，单击 （默认三维视图）。

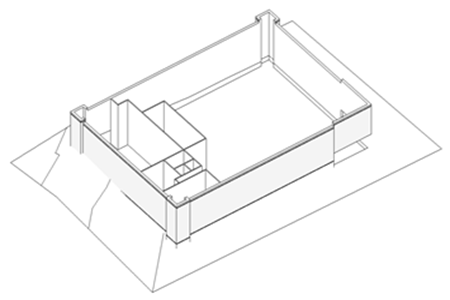

添加建筑地坪

1. 单击“场地”选项卡“模型场地”面板（建筑地坪）。

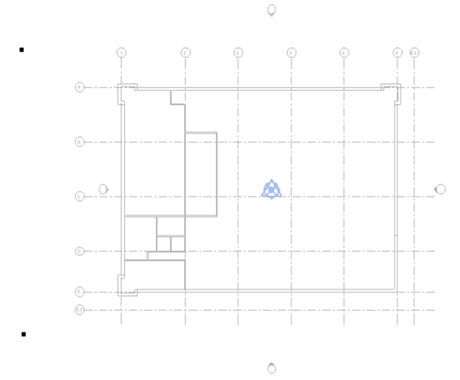

2. 单击“修改 | 创建建筑地坪边界”选项卡 “绘制”面板 （拾取墙）。
3. 选择外墙。使用 Tab 键选择墙链。
   • 使用 翻转控制柄来确保建筑地坪草图位于墙的内部面上。使用 ViewCube 定向到顶部以进行验证。
4. 在“模式”面板上，单击 （完成编辑模式）。
5. 在“属性”选项板上，将建筑地坪的标高设置为“01 - Store Floor”。

6. 定向三维视图以使其从顶部/右侧角度显示，然后单击建筑和地形的外侧以选择三维视图本身。
7. 在“属性”选项板的“范围”下，选择“剖面框”。

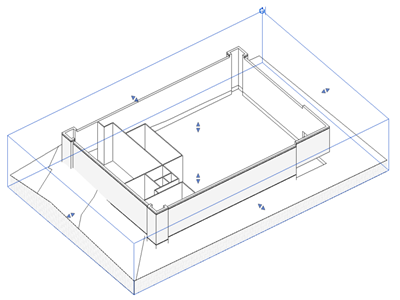

8. 在绘图区域中选择剖面框，然后拖动夹点控制柄来修改该框，如图所示。

9. 在剖面框仍然选择的情况下，右键单击鼠标，然后单击“在视图中隐藏”“图元”以隐藏剖面框。
   注： 以后随时可以取消隐藏剖面框以进行调整。请参见隐藏/取消隐藏图元。
10. 选择地形，然后在“特性”选项板上单击“材质”对应的值，此时将显示 （浏览按钮）。
11. 在“材质浏览器”中：
    1. 在搜索字段中，键入草并按 Enter 键。
    2. 在搜索结果中，双击“草”以将其添加到项目中。 其会显示在“文档材质”下浏览器的顶部窗格。

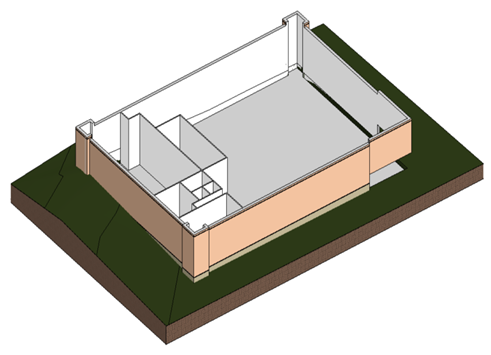

12. 在“视图控制栏”上，单击“视觉样式：隐藏线”“着色以查看材质”。


第 4 部分：创建楼板
