MEP 图元的标高属性

查看 MEP 图元的标高属性。

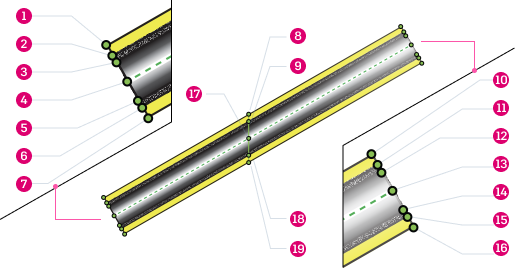

以下标高参数可用于 MEP 图元：风管、管道、电缆桥架、套管、预制风管、预制管道、预制电缆桥架。所有参数都可以标记和安排，除了可以标记但不能安排的基于点的标高参数。

参数	说明
限制条件
隔热层下端顶部标高	定义隔热层下端顶部处的标高。
下端顶部标高	定义下端顶部处的标高。
下端管内顶标高	定义管道下端内部顶部处的标高。
下端中心线标高	定义下端中心线处的标高。
下端管内底标高	定义管道下端内部基准处的标高。
下端底部标高	定义下端底部的标高。
隔热层下端底部标高	定义隔热层下端底部处的标高。
隔热层点顶部标高	定义隔热层顶部的标高。
聚光灯顶部标高	定义顶部的标高。
隔热层上端顶部标高	定义隔热层上端顶部处的标高。
上端顶部标高	定义上端顶部处的标高。
上端管内顶标高	定义管道上端内部顶部处的标高。
上端中心线标高	定义上端中心线处的标高。
上端管内底标高	定义管道上端内部基准处的标高。
上端底部标高	定义上端底部处的标高。
隔热层上端底部标高	定义隔热层上端底部处的标高。
点中心线标高	定义中心线处的标高。
聚光灯底部标高	定义底部的标高。
隔热层点底部标高	定义隔热层底部的标高。
