检查能量分析模型时，您会看到锯齿状边缘和表面之间的小间隙。

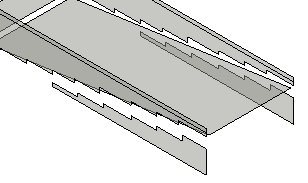

例如，下图显示了为表示坡道和相邻墙而创建的分析表面。墙的分析表面显示它们通过坡道相交处的间隙。间隙有不规则的边。
能量分析模型包含间隙和锯齿状边缘

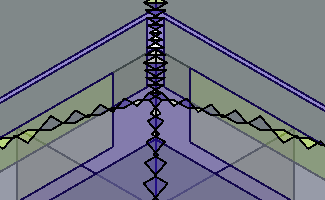

下图显示了分析表面代表屋顶显示不规则线不同部分的另一种情况。
问题：分析表面的形状和精度在外观上与用传统工具和流程手动创建的典型闭合壳元几何图形大不相同。 但是，小间隙和锯齿状边缘很少或不会影响分析。它们的存在主要是因为能量分析模型创建过程的效率。
用于能量分析的分析表面的面积与模型图元的表面面积近似。自动生成的能量分析模型可能包含分析表面和锯齿状边缘之间的间隙。能量分析模型的这些特征可能看似异常，但并不影响能量模拟结果的准确性。
在“能量设置”对话框中，您可通过“分析表面分辨率”选项指定分析表面与其所表示的建筑图元表面间的匹配精度。较小的分辨率值可使分析表面区域更接近建筑图元表面区域。 但是，更改会导致能量模拟分析需要花费更长时间才能完成，但精确度提高却不明显。
解决方案：该问题不需要任何操作。
