材质图形/标记

“材质编辑器”有两种搜索：基本搜索和高级搜索，它们提供实时搜索。基本搜索包括过滤。高级搜索不包括过滤，但其搜索基于 Python。

基本搜索

搜索字段提供对材质的实时搜索功能。它有助于快速识别复杂场景中的材质，而无需浏览大量材质。按名称搜索。仅支持单个搜索词和正则表达式。

输入一个字符以仅显示名称中包含该字符的材质。

原始	已过滤

使用 打开“过滤器选择”菜单，以配置过滤器设置。单击并按住该图标打开“过滤器选择”菜单，以配置过滤器设置。例如，可以使用它在所有材质和所有 Substance 材质之间切换。

该菜单包含您可以过滤材质的所有方式，从类型到以下内容。将这些过滤选项与搜索词和/或标记选择结合使用，可进一步定义搜索。

• 全选 - 选择所有项目（默认设置）。



• 不选 - 清除过滤选择，在“组预览”中重新加载所有材质。在“材质图形”和“组预览”中都会自动取消激活过滤。

  已过滤	在选择“不选”之后

• 反向选择 - 取消选择所有先前选定的项目，并选择所有先前未选定的项目。

• 仅选择材质 - 选择所有材质，同时取消选择其他所有对象。

• 仅选择环境 - 选择所有环境，同时取消选择其他所有对象。

过滤器搜索深度

使用 “切换搜索深度”在平面和递归匹配间切换。禁用后，仅显示顶级匹配项。启用后，将显示层次中更深的匹配项。

平面匹配	递归匹配

高级搜索

有关如何使用高级搜索的信息，请参见使用高级搜索。

列出场景中的所有材质、环境、切换和分组。

以下是您将在“材质图形”中看到的图标以及它们代表的含义。

• 从“资源管理器”拖放到“材质编辑器”中的资源由 表示。
• 修改资源后，其图标将包含 。
• 如果资源已从存储位置删除，则图标顶部会显示 。

图标	元素
	OCS
	Substance
	X-Rite
	资源
	分层
	多层
	VRED 材质
	环境
	切换
	环境切换
	组

当材质或环境带下划线时，这意味着它在其他位置（例如在切换等层次内）使用。

使用“选择所有引用”时，父节点文本将以蓝色亮显，表示可以在其中找到带下划线的选定材质的副本。

在“材质图形”中单击鼠标右键可访问关联菜单。

材质组

使用组来组织和轻松查找材质。对于 Python 用户，请查看材质组文档。

材质组可以导入到 VRED 中。使用“导入文件”对话框的“文件特定的选项”中的“导入组材质”功能，可以选择是否为零件文件、部件或实例导入 MaterialGroup 节点。有关详细信息，请参见材质组导入。

要设置材质组导入的默认状态，请参见 Catia V5 首选项的导入组材质部分。

要创建组，请使用创建组（位于“创建”和关联菜单中）。

选择材质组后，它会影响“组预览”中显示的内容。有关它们对组预览的影响的详细信息，请参见组预览。

扩展列

扩展列显示图标，以显示哪些节点包含元数据。该列隐藏在“材质图形”中。拉动夹点可显示该列。双击图标可打开“元数据编辑器”，并将节点加载到下方列表中。

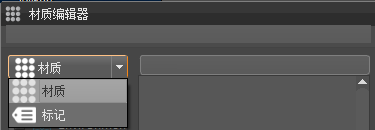

从“材质和标记选择器”下拉列表中选择“标记”以显示“标记列表器”。它会列出在场景材质中发现的所有标记。

工作方式

将标记与搜索词和/或过滤器结合使用，可进一步定义搜索。

单击标记将过滤“组预览”，从而仅显示选定标记中的材质。

单击“标记列表器”中的空白区域会重置“组预览”，从而显示所有材质。

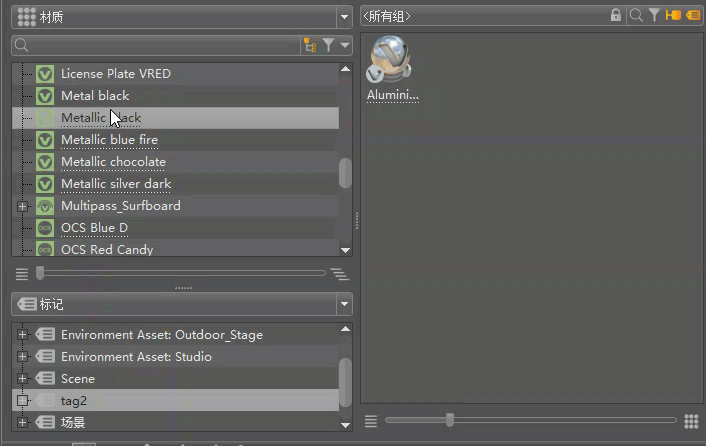

单击并将一个或多个材质拖动到标记上，可将其添加到该标记。

执行以下任一操作可将标记添加到材质：

• 在“材质图形”中，使用鼠标右键将标记拖动到材质上。



• 使用鼠标右键将标记从“标记列表器”拖放到“属性标记”字段中。



“标记列表器”关联菜单

在“标记列表器”中单击鼠标右键可访问以下选项：

为选定材质创建新标记 - 使用选定材质在“标记列表器”中创建标记。

向选定材质添加标记 - 将亮显标记添加到选定材质的“属性标记”区域。

从材质中移除标记 - 从标记中移除选定的标记材质。

删除标记 - 从“标记列表器”和所有材质的“属性标记”区域删除标记。

删除所有标记 - 从“标记列表器”和所有材质的“属性标记”区域删除除默认场景标记以外的所有标记。
