SideSlopeCutDitch

SideSlopeCutDitch 次組合會插入連接來建立可選溝渠，然後再建立邊坡執行挖方和填方。

貼附

貼附點位於初始開挖坡度或填方坡度的內側邊緣上。此元件可以貼附到左側，也可以貼附到右側。

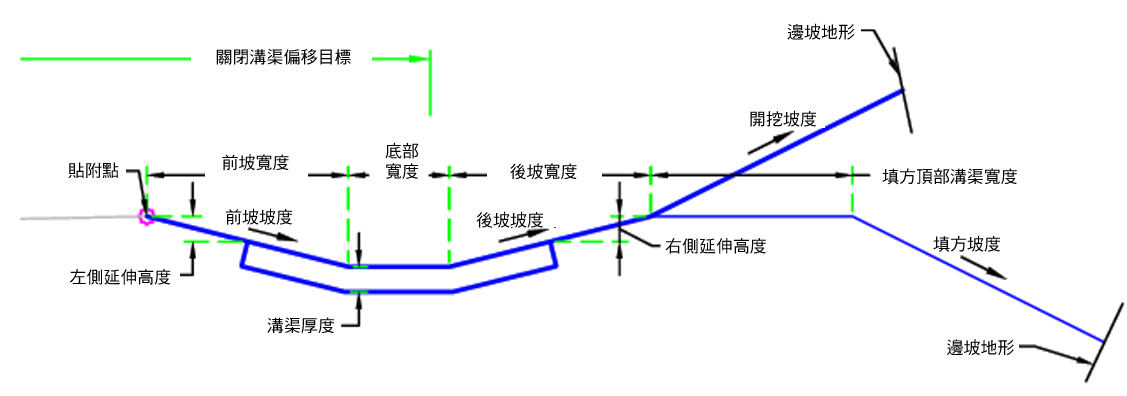

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
邊坡連接	包括或忽略邊坡連接	是/否	是
溝渠襯砌造型代碼	控制溝渠襯砌的造型代碼	字串	Concrete
溝渠厚度	溝渠的材料厚度	正數	0.5 ft 0.15 m
在填方中使用溝渠	控制是否在填方條件下建立溝渠	是/否	是
後坡寬度	溝渠後坡連接的寬度 (僅限於挖方)	正數	4 ft 1.2 m
後坡坡度	溝渠後坡連接的坡度 (僅限於挖方)	數字	4 ( : 1 )
底部寬度	溝渠底部的寬度	正數	2 ft 0.6 m
前坡寬度	溝渠前坡連接的寬度 (僅限於挖方)	正數	4 ft 1.2 m
前坡坡度	溝渠前坡連接的坡度 (僅限於挖方)	數字	4 ( : 1 )
填方坡度	填方邊坡連接的坡度	數字	4 ( : 1 )
開挖坡度	挖方邊坡連接的坡度	數字	4 ( : 1 )
右側延伸高度	與渠道右側襯砌起點之間的距離	正數	0.5 ft 150 mm
填方頂部溝渠寬度	填方中的溝渠頂部連接寬度	正數	3 ft 1 m
左側延伸高度	與渠道左側襯砌起點之間的距離	正數	0.5 ft 150 mm

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
邊坡地形	邊坡地形的名稱。以下物件類型可以用作指定地形的目標：地形。	必需
省略溝渠	可用於關閉溝渠的建構。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

在貼附點設定初始鉸接點。根據目標地形檢查鉸接點高程，以確定橫斷面是位於挖方情況還是填方條件中。

如果參數需要溝渠，則會使用輸入參數建置溝渠。如果找到「省略溝渠」目標，則不會建置溝渠。如果溝渠厚度大於 0，則會建置溝渠襯砌。如果溝渠在填方中，則會套用填方頂部溝渠寬度。

根據目標地形檢查溝渠鉸接點，以確定橫斷面是位於挖方條件下還是填方條件下。然後再以正確的「填方坡度」和「開挖坡度」建立邊坡連接。

如果不需要設定溝渠，則會使用正確的「填方坡度」和「開挖坡度」來建立邊坡連接。

配置模式作業

在配置模式中，此次組合將初始填方坡度繪製為 5 個單位。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P2	Ditch_In	溝渠內側
P3	Ditch_Out	溝渠外側
P4	Hinge、Hinge_Cut、Hinge_Fill	鉸接點 (填方或挖方)
P5	Daylight、Daylight_Cut	挖方中的邊坡點
P6	Hinge、Hinge_Fill	填方中的鉸接點
P7	Daylight、Daylight_Fill	填方中的邊坡點
P8-P11	DitchBottom	溝渠底部
L1-L3、L10	Top、Ditch	溝渠頂部
L4	Top、Daylight、Daylight_Cut	挖方中的邊坡連接
L5-L7	Datum、Ditch_Bottom	溝渠底部
L11	Top、Daylight、Daylight_Fill	填方中的邊坡連接
S1	溝渠襯砌造型代碼	使用者輸入的值

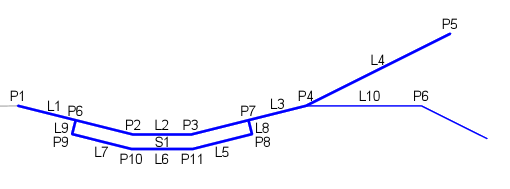

編碼圖
