CrossGutter

CrossGutter 次組合會插入連接，以在交點處建立並放置交叉邊溝。

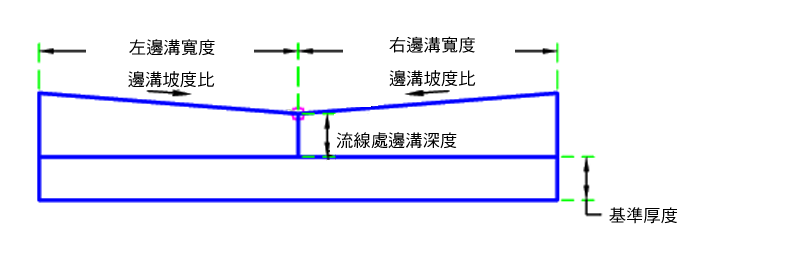

情況 1：雙向

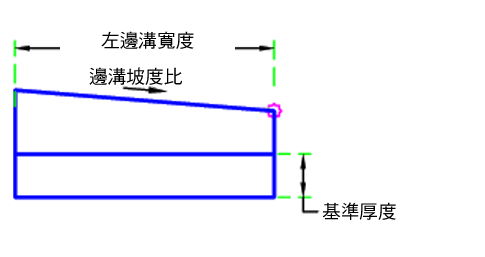

情況 2：左側

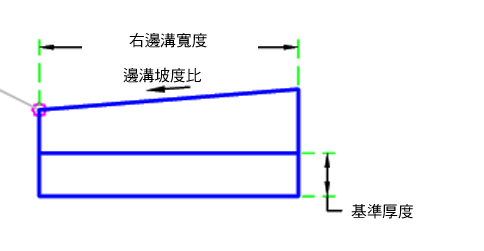

情況 3：右側

貼附

貼附點位於交叉邊溝的流線處。此元件可以貼附到左側，也可以貼附到右側。

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
邊溝組成	確定在左側、右側或雙向建置	雙向/左側/右側	二者
基準厚度	邊溝下方的基層厚度	正數	0.5 ft 0.15 m
流線處邊溝深度	流線處的邊溝深度	正數	0.5 ft 0.15 m
邊溝坡度比	邊溝坡度比	數字	8 (%)
左邊溝寬度	左邊溝寬度	正數	3 ft 0.9 m
右邊溝寬度	右邊溝寬度	數字	3 ft 0.9 m

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
右側邊緣高程	可以用於取代交叉邊溝的右側邊緣高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
左側邊緣高程	可以用於取代左側邊緣高程。以下物件類型可以用作指定高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
左側邊緣偏移	可以用於取代交叉邊溝的左側邊緣高程。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側邊緣偏移	可以用於取代交叉邊溝的右側寬度。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

無。

行為

根據輸入參數插入邊溝連接。目標可能會取代右側與左側的交叉邊溝外側邊緣。如果基準厚度大於 0，則會在交叉邊溝下方建置基準。

配置模式作業

在配置模式中，此次組合會根據指定的輸入參數，顯示交叉邊溝元件。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	FL	流線
P2、P7	GutterEdge	邊溝的邊緣
P3、P6	Edge_Datum	交叉邊溝邊緣底部
P4、P5	Base_Datum	基層底部
P8	FL_Datum	流線處的 Datum
L1、L7	Top、Gutter	交叉邊溝頂部
L3、L5	Gutter、Datum	邊溝底部
L10	Base、Datum	基層底部
S1、S2	Gutter	邊溝混凝土
S3	Base	Base

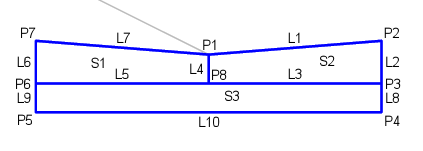

編碼圖
