ClarkCountyGuardrailType31 次組合會插入連接，以在次組合上建立「克拉克郡護欄，類型 31」造型。
請確認使用的標註符合您對標準平面圖的解譯。
貼附
貼附點位於完工整地地形層級上標柱的內側邊緣上。
輸入參數
註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
| 側 | 指定要將次組合放置在哪一側 | 左/右 | 右 |
| 標柱大小 | 標柱的標註 | 正數 |
6 ft 1.8 m |
| FG 到頂部 | 到標柱頂部的完工整地地形 | 正數 |
2.67 ft 0.8 m |
執行時間邏輯指定
無。
輸出參數
無。
行為
此次組合可在軌道造型以外，建置兩個矩形造型的標柱與軌道。標柱從貼附點向下延伸固定的距離，一直到完工整地地形的下面。標柱會依參數中的指定距離向上延伸。
配置模式作業
在配置模式中，此次組合透過固定的標註繪製標柱和欄杆。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
| P5 | Grail_Face_Top | 護欄面頂部 |
| P7 | Grail_Face_Btm | 護欄面底部 |
| P10 | Post_Top_In | 標柱頂部內側 |
| P11 | Post_Top_Out | 標柱頂部外側 |
| P12 | Post_Btm_Out | 標柱底部外側 |
| P13 | Post_Btm_In | 標柱底部內側 |
| S1 | Post | 標柱 |
| S2 | Block | 圖塊 |

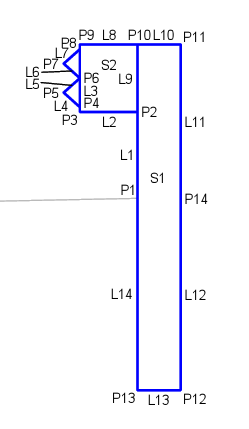

編碼圖
