ShoulderVariesExtensions

ShoulderVariesExtensions 次組合具有延伸超過其餘鋪面圖層的基準和基層。

貼附

貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。

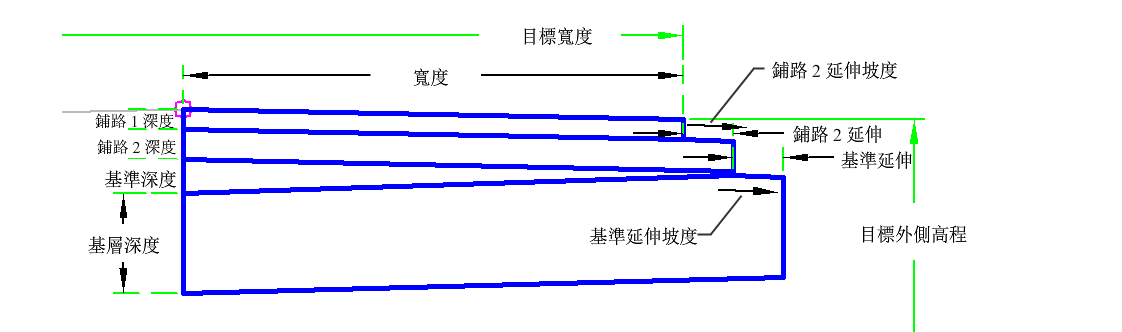

輸入參數

註: 除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側。	左/右	右
插入點	在路拱或車道邊緣處指定車道的插入點。	Crown/ EdgeOfTravelWay	Crown
內側路拱點	指定將車道的內側邊緣編碼為 Crown。	是/否	否
寬度	從內側邊緣偏移到外側邊緣偏移的車道寬度。	正數	12 ft 3.5 m
基準深度	基本路線的深度。	正數	0.33 ft 0.1 m
預設坡度	車道的預設坡度，將在未定義定線的超高坡度時使用。	數字	-2.00 ( % )
鋪路 1 深度	鋪路 1 圖層的厚度 (零表示省略)。	數值 (非負數)	0.083 ft 0.025 m
鋪路 2 深度	鋪路 2 圖層的厚度 (零表示省略)。	數值 (非負數)	0.083 ft 0.025 m
基層深度	基層圖層的厚度 (零表示忽略)。	數值 (非負數)	1 ft 0.3 m
鋪路 2 延伸	延伸超出鋪路 1。	數值 (非負數)	0.5 ft 0.15 m
基準延伸坡度	基準延伸的百分比坡度。	數字	-2.00 ( % )
基準延伸	延伸超出鋪路 2。	數值 (非負數)	0.5 ft 0.15 m
鋪路 2 延伸坡度	鋪路 2 延伸的百分比坡度。	數字	-2.00 ( % )

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
目標外側高程	可用於取代路肩坡度，並將外側路肩邊緣關聯到縱斷面的高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
目標寬度	可以用於取代路肩寬度，並將路肩寬度與偏移定線關聯。以下物件類型可以用作指定偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

執行時間邏輯指定

無。

輸出參數

參數	描述	類型
車道寬度	車道的寬度	數字
車道坡度	車道的百分比坡度	數字

行為

依指定的「路肩寬度」與「預設路肩坡度」從貼附點向外插入路肩的完工整地地形。然後繪製鋪路 2 點和連接。提供使用輸入參數的鋪路 2 延伸。使用輸入參數計算基準點和連接，包括延伸。使用輸入參數計算基層點、連接和造型，包括延伸。

配置模式作業

在配置模式中，此次組合將顯示組成路肩的連接。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	頂部，鉸接
P4	邊坡，頂部
L1 - L3	Top
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase

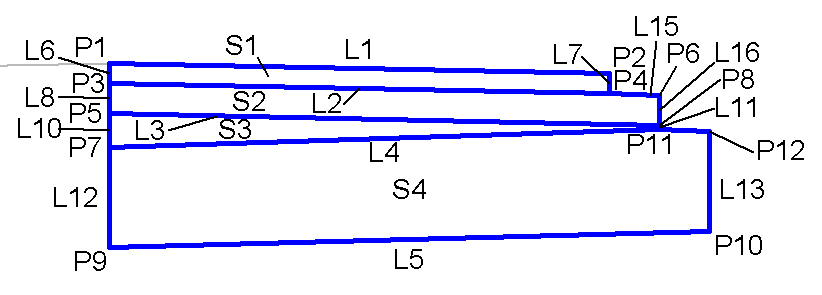

編碼圖
