依距離和高程偏移地勢線的步驟

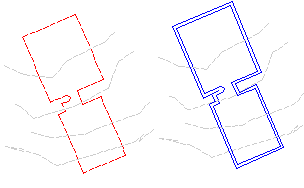

根據與選取的地勢線、測量圖形、宗地線段或聚合線 (2D 或 3D) 的偏移和高程差，建立新地勢線或聚合線。

指定偏移距離、側和高程差或絕對高程。

自學課程練習：簡化建築整地版形

1. 按一下「常用」頁籤 「建立設計」面板 「地勢線」下拉式功能表 「從梯狀偏移建立地勢線」 查找。
2. 選取要偏移的物件。
   註: 所選物件必須是以下類型之一：地勢線、宗地線段、測量圖形或聚合線 (2D 或 3D)。
3. 執行以下作業之一以指定偏移的位置：
   • 指定偏移的距離，然後選取要偏移的物件。
   • 輸入 Through，然後選取要偏移的物件並選取通過點。將通過此點繪製偏移。
4. 執行以下其中一個作業：
   • 在要放置偏移的一側上指定點。然後指定高程差或偏移的絕對高程。
   • 輸入 Multiple，然後指定每個偏移的偏移側及高程差。

     如果輸入 Variable，將在偏移地勢線的第一個點上顯示標識。可以指定距原點或絕對高程的高程差。輸入值後，將移至下一點並提示輸入其高程。系統將繼續為地勢線上的每個點執行此作業，直到您結束該指令。

   註: 產生的偏移物件取決於參考的來源物件：

   • 地勢線和測量圖形會建立偏移地勢線。
   • 聚合線和宗地線段會建立偏移聚合線。
5. 選取另一個要偏移的物件，或按 Enter 結束指令。
