瞭解壓力管網的增強功能。
2023.2 版新增功能
- 加入將壓力管網管連接至重力管網結構的功能。
如需更多資訊，請參閱「如何連接與中斷連接壓力管網管和重力管網結構」。
- 加入在重力管網「結構性質」對話方塊中展示已連接壓力管的功能。若要取得更多資訊，請參閱「連接」頁籤 (「結構性質」對話方塊)。
註: 集水區已從「連接」頁籤移至「結構性質」對話方塊中全新的「集水區」頁籤。
- 加入一項功能，可使用「每一項的文字」標示型式元件，並選取「建構所有壓力管」類型，來標示連接至重力結構的壓力管。
- 加入在表格中加入連接至重力結構的壓力管功能。
設定表格欄時，請選取「建構所有壓力管」選項。
- 加入為壓力管網配件和附屬設備，以建立「每個標示型式元件的文字」的功能，以利於您可以標示所連接的壓力管。
- 掣點編輯管網時，配件和附屬設備目前會鎖住至 PI 點。配件和附屬設備會相對於未移動的管末端並保持在原位。
「左側配件移動前的附屬設備位置」 「左移配件後的附屬設備位置」
如果移動管末端並越過既有的配件或附屬設備以縮短管，則會移除這些零件。
-
在配件和附屬設備插入點處已加入新滑動掣點。已移除零件任一側之前的滑動掣點。新幻燈片掣點可讓您使用「物件鎖點」將插入點鎖點至所需的位置。

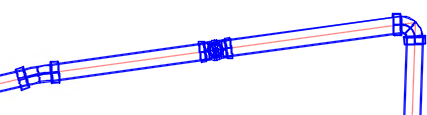

- 加入「顯示為線條」選項，以在縱斷面視圖中顯示配件和附屬設備。使用此選項可展示縱斷面視圖中零件的簡單視圖。
如需更多資訊，請參閱<「縱斷面」頁籤 (「配件型式」對話方塊)>和〈「縱斷面」頁籤 (「附屬設備型式」對話方塊)〉。
- 當您在編輯壓力管網零件時，若它們自其基本定線分離，加入「重新連結管路」指令，以將壓力管網零件重新連接到其基本管路定線。如需更多資訊，請參閱<將壓力管網重新連接到其路徑的步驟>。
- 加入用於存取「重生壓力實體」指令的功能區選項，來為配件和附屬設備重生缺少的 3D 實體。若管零件似乎在平面視圖或縱斷面視圖中遺失，您可以使用此指令。如需更多資訊，請參閱〈重新產生壓力管網實體的步驟〉。
- 管路縱斷面取代位置現在已鎖住至幾何圖形，當上游 (0+0) 樁號標示變更時，取代將保持適用的幾何圖形，並更新其樁號標示。
2023 版新增功能
Civil 3D2023 為壓力管網加入一些客戶要求的改善項目。
- 在縱斷面視圖中，對於編輯壓力管網的程序已進行以下的增強功能：
- 將管路縱斷面的「偏移型式」設為「切割長度」時，會減少管路縱斷面上的 PVI 數，以利於它們僅放置在切割長度和彎頭處。
- 在編輯管路時，已加入將管路縱斷面的「偏移型式」設為「切割長度」，並在縱斷面視圖中的 PVI 點處切斷壓力管的功能。

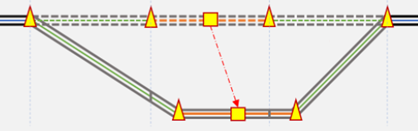

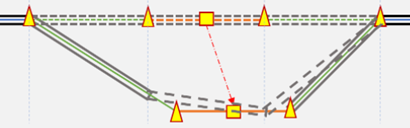

縱斷面視圖中的先前掣點編輯行為 縱斷面視圖中的新掣點編輯行為
拖曳掣點將導致管繪製在虛線的位置。
拖曳掣點會導致管如上所示。
- 加入設定沒有預設切割長度的壓力管切割長度的功能。如需更多資訊，請參閱〈「編輯功能設定 - 壓力管網」對話方塊〉。
- 加入追蹤管路中不同縱斷面的功能。此功能在「參考縱斷面」欄中「管路縱斷面設定」對話方塊的「取代」頁籤上可供使用，並取代「動態」欄。您可以使用此功能來建立配置縱斷面之後的樁號範圍。如需更多資訊，請參閱〈「管路縱斷面設定」對話方塊〉。

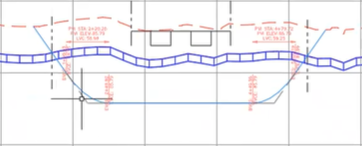

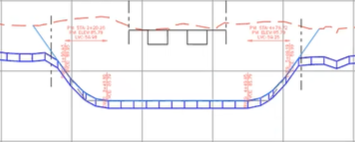

在遵循參考縱斷面之前 遵循取代範圍中的參考縱斷面之後
- 在壓力零件下拉式清單中加入「依關鍵字搜尋」，以指示該清單可以搜尋。
- 加入在縱斷面視圖標示中，顯示已加入平面視圖中壓力管網或重力管網之性質集資訊的功能。
- 已更新有關管路中未支援幾何圖形的警告文字。
