壓縮彈簧是螺旋型彈簧，它在有效圈數之間 (能夠承載施加於其軸線中的外側反作用力) 具有永久的間隙。

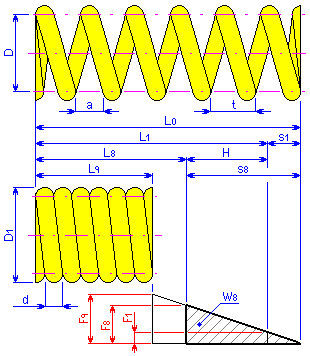

標註
|
d |
線材直徑 [mm, in] |
|
D |
彈簧平均直徑 [mm, in] |
|
D 1 |
彈簧外徑 [mm, in] |
|
D 2 |
彈簧內徑 [mm, in] |
|
H |
工作撓曲 [mm, in] |
|
t |
自由狀態下有效圈數的間距 [mm, in] |
|
a |
自由狀態下的有效圈數間距 [mm, in] |
|
s x |
彈簧撓曲 [mm, in] |
|
L x |
彈簧長度 [mm, in] |
|
F x |
彈簧施加的工作力 [N, lb] |
|
W 8 |
形變能量 [J, ft lb] |
|
x |
與彈簧狀態對應的指數 |
繞線
- 向右 (常用)
- 向左 (必須以文字形式說明)
狀態
- 自由狀態：彈簧未負載 (指數 0)
- 預載狀態：對彈簧套用最小的工作負載 (指數 1)
- 滿載狀態：對彈簧套用最大的工作負載 (指數 8)
- 極限狀態：彈簧被壓下直到螺旋接觸 (指數 9)
