配合類別的尺寸和公差公式
|
詞彙 |
符號 |
公式 |
EDP 表現法 |
|
節圓直徑 |
D |
m z |
D |
|
基準直徑 |
D b |
m z cos αD |
DB |
|
周節 |
p b |
m π cos αD |
PB |
|
基本偏差，外部 |
es v |
產生自外部偏差 k、js、h、f、e、d |
ESV |
|
最小大徑，內部： 30 度，平根 30 度，圓角根 37.5 度，圓角根 45 度，圓角根 |
D ei mim D ei mim D ei mim D ei mim |
m (z + 1.5) m (z + 1.8) m (z + 1.4) m (z + 1.2) |
DEIMIM DEIMIM DEIMIM DEIMIM |
|
最大大徑，外部 |
D ei min |
D ei max + (T + λ)/tan α D - 請參閱註記 1 |
DEIMAX |
|
最小形體直徑，內部： 30 度，平根和圓角根 37.5 度，圓角根 45 度，圓角根 |
D Fi mim D Fi mim D Fei mim |
m (z + 1) + 2 c f m (z + 0.9) + 2 c f m (z + 0.8) + 2 c f |
DFEIMIM DFIMIM DFIMIM |
|
最小小徑，內部 |
D ii min |
D Fe max + 2 c F - 請參閱註記 2 |
DIIMIN |
|
最大小徑，內部： m ≤ 0.75 0.75 < m < 2 m => 2 |
D ii max D ii max D ii max |
D ii max + IT 10 ii max + IT 11 ii max + IT 12 |
DIIMAX DIIMAX DIIMAX |
|
基本齒槽寬度 |
E |
0.5 π m |
E |
|
最小有效齒槽寬度 |
E v min |
0.5 π m |
EVMIN |
|
最大實際齒槽寬度 類別 4 類別 5 類別 6 類別 7 |
E max E max E max E max |
E v min + (T + λ) E v min + (T + λ) E v min + (T + λ) E v min + (T + λ) |
EMAX EMAX EMAX EMAX |
|
最小實際齒槽寬度 |
E min |
E v min + λ |
EMIN |
|
最大有效齒槽寬度 |
E v max |
E v min + T v |
EVMAX |
|
最大大徑，外部 30 度，平根和圓角根 37.5 度，圓角根 45 度，圓角根 |
D ee max D ee max D ee max |
m (z + 1) + es v /tan α D - 請參閱註記 3 m (z + 0.9) + es v /tan α D - 請參閱註記 3 m (z + 0.8) + es v /tan α D - 請參閱註記 3 |
DEEMAX DEEMAX DEEMAX |
|
最小小徑，外部： m ≤ 0.75 0.75 < m < 2 m => 2 |
D ee min D ee min D ee min |
D ee min - IT 10 ee min - IT 11 ee min - IT 12 |
DEEMIN DEEMIN DEEMIN |
|

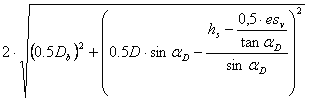

最大形體直徑 |
D Fe max |
|
DFEMAX |
|
最大小徑，外部： 30 度，平根 30 度，圓角根 37.5 度，圓角根 45 度，圓角根 |
D that is, max D that is, max D that is, max D that is, max |
m (z - 1.5) + es v /tan α D m (z - 1.8) + es v /tan α D m (z - 1.4) + es v /tan α D m (z - 1.2) + es v /tan α D |
DIEEMAX DIEMAX DIEMAX DIEMAX |
|
最小小徑，外部 |
D that is, max |
D that is, max - (T + λ / tan α D |
DIEMIN |
|
基本輪齒厚度 |
S |
0.5 π m |
S |
|
最大有效輪齒厚度 |
S v max |
S + es V |
SVMAX |
|
最小實際輪齒厚度 類別 4 類別 5 類別 6 類別 7 |
S min S min S min S min |
S v max - (T + λ) S v max - (T + λ) S v max - (T + λ) S v max - (T + λ) |
SMIN SMIN SMIN SMIN |
|
最大實際輪齒厚度 |
S max |
S v max - λ |
SMAX |
|
最小有效輪齒厚度 |
S min |
S v max - λ |
SVMIN |
|
最大有效間隙 |
c v max |
E v max - S v max |
CVMAX |
|
最小有效間隙 |
c v min |
E v min - S v mim |
CVMIN |
|
註記 1 |
T +λl，適用於類別 7 |
|
註記 2 |
對於所有配合類別，永遠採用與 H/h 配合相對應的 D Fe max 值。 |
|
註記 3 |
對於基本偏差 js 和 k，採用 e sv = 0。 |
