使用一般註解

使用「一般註解」指令，將標註、孔註記和表面加工符號加入至 3D 模型。

新增功能：2021.2、2023。

在您開始之前，請在「文件設定」的「標準」頁籤設定單位。然後，在「註解」的「作用中的標準」下拉式清單選取所需的標準。

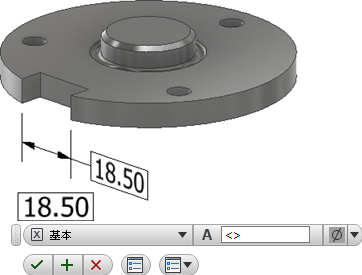

加入或編輯標註

  1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「標註」 。
  2. 選取要標註的幾何圖形。
  3. (可選) 執行以下作業之一，然後按一下以放置標註：
    • 在關聯式功能表中按一下「選取註解平面」，或使用 Shift 快速鍵，然後選取一個替用註解平面。
    • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
  4. 按一下小工具列中的下拉式清單，然後選取標註型式，例如，「基本」。

  5. 可選擇性地，執行以下任一作業：
    • 將游標放置在值方塊中，然後為值加入字首或字尾。
    • 若要存取更多選項，請在小工具列中按一下「編輯標註」以顯示對話方塊，然後進行任何必要的變更。
  6. 按一下「確定」以加入標註。
  7. 編輯標註：
    • 在畫面或瀏覽器中選取標註，按一下滑鼠右鍵，然後在關聯式功能表中選取「編輯」。
    • 在畫面或瀏覽器中按兩下標註。

    變更所需的標註值，然後按一下「確定」。

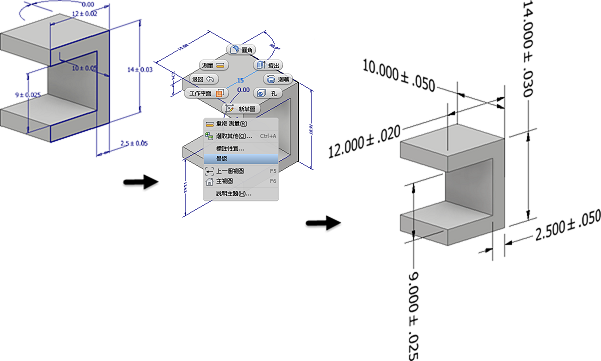

萃取既有標註

在以模型為基礎的定義中包括既有標註：
  1. 在瀏覽器中的特徵上按一下右鍵，然後選取「展示標註」。
  2. 按一下任何可見標註，然後在關聯式功能表中選取「晉級」，以建立 3D 註解。

    如果模型標註包括公差資訊，該資訊也會包括在晉級的標註中。

如果您編輯晉級的 3D 註解，請勾選「同步參數公差」，將公差變更套用至草圖標註。清除該勾選方塊可變更 3D 註解公差，而不變更草圖標註。

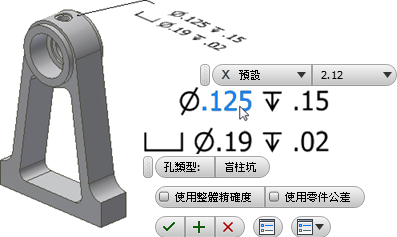

加入或編輯孔/螺紋註記

選取引線或瀏覽器節點時，由孔/螺紋註記註解的孔和螺紋會交叉亮顯。

  1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「孔/螺紋註記」 。
  2. 選取孔特徵。
  3. (可選) 執行以下作業之一，然後按一下以放置孔註記：
    • 在關聯式功能表中按一下「與幾何圖形對齊」，然後選取邊或軸線以定位文字。
    • 在關聯式功能表中按一下「選取註解平面」，或使用 Shift 快速鍵，然後選取一個替用註解平面。
    • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
  4. 可選擇性地，執行以下任一作業：
    • 啟用「使用整體精確度」勾選方塊，或清除該勾選方塊。然後，按下拉式清單值來變更精確度。
    • 啟用「使用零件公差」勾選方塊，或清除該勾選方塊。然後，按下拉式清單值來變更公差。
    • 若要存取更多選項，請在小工具列按一下「編輯孔註記」，以顯示對話方塊。然後進行任何必要的變更。

  5. 按一下「確定」以加入孔/螺紋註記。
  6. 編輯孔/螺紋註記：
    • 在畫面或瀏覽器中選取孔/螺紋註記，按一下滑鼠右鍵。然後，在關聯式功能表中選取「編輯」。
    • 在畫面或瀏覽器中，按兩下孔/螺紋註記。

    變更所需的值，然後按一下「確定」。

加入或編輯表面加工符號

依預設，會使用單一線段引線建立表面加工註解。若要建立更多引線線段，請啟動該指令，按一下右鍵，然後按一下「單一線段引線」以取消選取該選項。

  1. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「表面加工」 。
  2. 選取模型面。
  3. (可選) 執行以下作業之一，然後按一下以放置表面加工註解：
    • 在關聯式功能表中按一下「與幾何圖形對齊」，然後選取邊或軸線以定位文字。
    • 在關聯式功能表中按一下「選取下一個候選平面」，或使用空格鍵快速鍵，循環檢視替用平面。
  4. 可選擇性地，執行以下任一作業：
    • 按下拉式清單並選取所需的表面加工符號。
    • 按一下「基線」、「大部分」或「全周」旁邊的勾選方塊，以修改符號。
    • 若要存取更多選項及預置，請在小工具列按一下「編輯表面加工符號」，以顯示對話方塊。然後進行任何必要的變更。

      「編輯表面加工符號」位於小工具列的這個位置 。若要取得有關預置的更多資訊，請參閱〈使用預置〉。

  5. 按一下某個字母以啟用值方塊，加入所需的完成值。然後，按一下「確定」以建立符號。
  6. 編輯表面加工符號：
    • 在畫面或瀏覽器中選取表面加工註解，按一下滑鼠右鍵。然後，在關聯式功能表中選取「編輯」。
    • 在畫面或瀏覽器中，按兩下表面加工註解。

    變更所需的值，然後按一下「確定」。

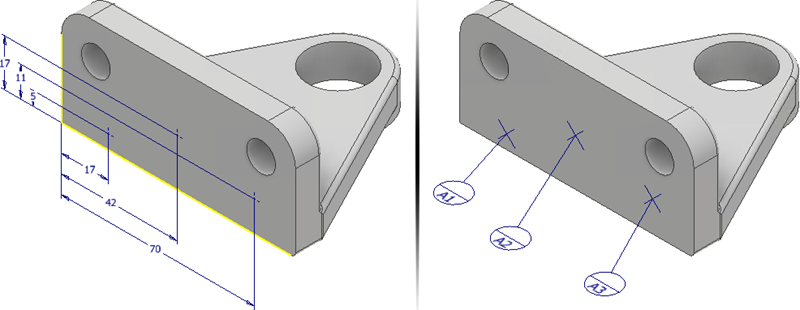

加入或編輯基準目標

若要精確定位基準目標，請執行以下其中一項作業：
  • 啟動 2D 草圖，放置草圖點，然後加入定位標註。
  • 建立並定位工作點。
提示: 如果建立 2D 草圖點，則在啟動該指令時，會自動將基準目標指定給這些點。

  1. (可選) 在啟動指令之前，請先建立 2D 草圖點或放置工作點。
  2. 在功能區中，按一下「註解」頁籤 「一般註解」面板 「基準目標」 。
  3. 如果沒有既有的 2D 草圖點，請選取所需的工作點，或在平物模型面上按一下至少三個位置。選取的位置不應在一條線上。
  4. (可選) 放置基準目標註解後，亮顯基準目標並執行以下任一作業：
    • 在關聯式功能表中按一下「切換對齊方式」，或使用 Tab 快速鍵來循環檢視可用對齊方式。
    • 在關聯式功能表中按一下「變更註解平面」，然後選取平物面以確定符號和文字方位。
    • 在關聯式功能表中按一下「變更為下一個候選平面」，可循環檢視替用平面。

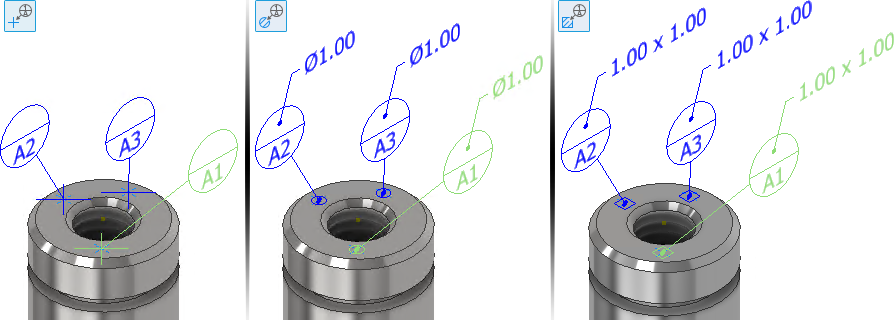

  5. 選取類型：
    • 「點」會使用點位置來定義基準目標區域。
    • 「圓」會建立圓形基準目標區域。輸入目標區域的直徑。(可選) 清除「將大小套用至所有基準目標」勾選方塊，按一下每個目標並輸入唯一的直徑值。
    • 「矩形」會建立矩形基準目標區域。輸入目標區域的長度和寬度。(可選) 清除「將大小套用至所有基準目標」勾選方塊，按一下每個目標並輸入唯一的長度和寬度值。

  6. 按下拉式清單可選擇基準標示。選擇「自訂」，可指定清單中未顯示的標示。
  7. 按一下「確定」以建立基準目標。
註: 建立基準目標後，您無法變更基準目標類型。
若要編輯基準目標，請執行以下任一作業：
  • 在畫面或瀏覽器中選取基準目標註解，按一下滑鼠右鍵。然後，在關聯式功能表中選取「編輯」。
  • 在畫面或瀏覽器中，按兩下基準目標註解。

    • 在「性質」面板中變更所需值，然後按一下「確定」。

上層主題: 關於 3D 註解以及以模型為基礎的定義
