使用使用者座標系統

您可以相對於原點或既有幾何圖形定位 UCS、將草圖幾何圖形與 UCS 對齊、測量 UCS 的距離、重新定義 UCS，或指定 UCS 文件設定。

相對於原點定位 UCS

1. 按一下「3D 模型」頁籤 「工作特徵」面板 「UCS」 。
2. 按一下軸線以在所需的方向移動 UCS。按一下箭頭以旋轉 UCS。
3. 按一下右鍵，然後選擇「完成」。

相對於既有幾何圖形定位 UCS

1. 按一下「3D 模型」頁籤 「工作特徵」面板 「UCS」 。
2. 指定點以選取 X 軸線的方向。
3. 指定點以選取 Y 軸線的方向。

將草圖幾何圖形與 UCS 對齊

您可以選取 UCS 三向軸做為「2D 草圖」指令的輸入。您還可以將 UCS 工作特徵用於 2D 草圖。

將草圖的原點對齊至 UCS 中心點，將中心點投影至草圖。

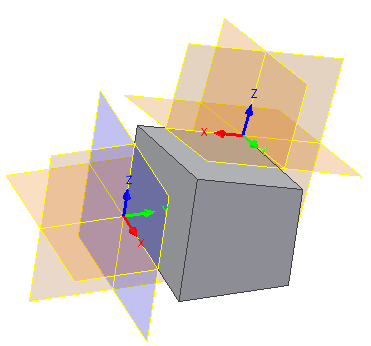

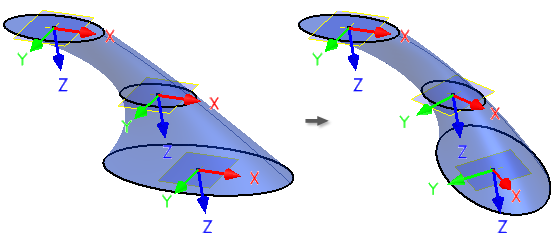

如果 UCS 位置發生變更 (由於其變更的參數或目標幾何圖形或者由於重新定義了 UCS)，草圖會更新。

測量 UCS 的距離

如果零件或組合檔包含 UCS，「測量距離」對話方塊會在其功能表中提供 UCS 選項。

1. 在功能區上，按一下「工具」頁籤 「測量」面板 「距離」。
2. 在「測量距離」對話方塊中，按下拉式功能表並：
   • 選取「原點」以展示自零件原點的距離。
   • 選取理想的 UCS 以展示自所指定座標系統的原點的距離。

重新定義 UCS

1. 執行下列任一操作：
   • 按兩下 UCS。
   • 選取 UCS，按一下右鍵，並選擇「重新定義特徵」。
2. 執行以下任一作業：
   • 指定相對於原點 (或者在零件檔中還相對於既有幾何圖形) 的 UCS 位置。
   • 按一下 UCS 三向軸原點，然後將 UCS 移至新位置。
   • 按一下軸線以圍繞選取的軸線旋轉三向軸。
   • 按一下箭頭以沿所選軸線移動三向軸。

指定 UCS 文件設定

1. 按一下「工具」頁籤 「選項」面板 「文件設定」。
2. 在「文件設定」對話方塊的「塑型」頁籤中，在「使用者座標系統」區域中，按一下「設定」。
3. 在「UCS 設定」對話方塊中，指定以下任何選項：
   • 命名字首。設定 UCS 字首。將根據此字首以及數字索引產生 UCS 名稱。
   • 預設平面。選取預設 2D 草圖平面。選取 UCS 三向軸做為輸入時，會影響「2D 草圖」以及「檢視面」指令的行為。
   • 可見性。選取 UCS 物件的可見性。
