檢查壓縮彈簧的疲勞負載

對於動態負載彈簧，即受到循環負載變更且具有要求壽命 (10 ⁵ 以上工作行程) 的彈簧，根據 τ ₈ ≤ u _s τ _A 公式進行的一般靜態應力檢查是不夠的。必須對此類彈簧進行彈簧材料疲勞負載檢查。

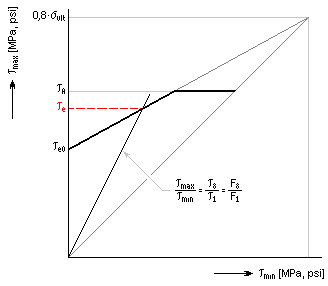

如果具有預期動態負載的彈簧符合要求，則除了上面提到的靜態檢查外，公式 τ ₈ ≤τ _e /k _f 中的條件必須為真。可以根據特定的線材直徑、材料、壽命要求和彈簧負載在相應的「史密斯疲勞圖」中獲得。

其中：

F 1	最小工作力 [N, lb]
F 8	最大工作力 [N, lb]
k f	疲勞限界時的安全係數 [-]
N	以千次撓曲為單位的彈簧壽命 [-]
σ ult	彈簧材料的極限抗拉應力 [MPa, psi]
τ 1	彈簧材料在預載狀態下的扭轉應力 [MPa, psi]
τ 8	彈簧材料在滿載狀態下的扭轉應力 [MPa, psi]
τ e	疲勞負載彈簧剪切的疲勞限度 [MPa, psi]
τ e0	零平均應力剪切時的基本疲勞限度 [MPa, psi]
τ A	彈簧材料允許的扭轉應力 [MPa, psi]

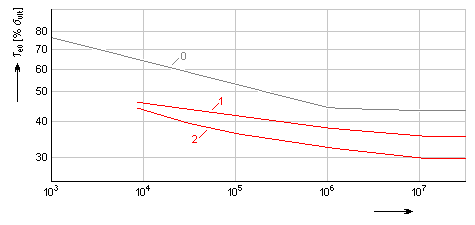

有關零平均應力τ _e0 的基本疲勞極限的資料顯示在試驗性資料圖中 (請參閱下面的圖片)。這些資料的有效性由特定材料、表面加工和彈簧壽命來確定。

其中：

	曲線 0	符合所需壽命的鋼彈簧基本耐久極限 te0 的理論計算曲線
	曲線 1	經彈射增韌彈簧的基本耐久極限的最大建議值
	曲線 8	非經彈射增韌彈簧的基本耐久極限的最大建議值
