計算時規皮帶的強度比

	對於每個皮帶輪
	F 2 - F 1 + F p = 0

對於驅動皮帶輪

	v ≤ v max
	f b ≤ f max

F _c = mv ²

F _Tmax = k ₁ F _p + F _c

F ₁ = F _tmax

F ₂ = F ₁ - F _p

對於單個從動皮帶輪和惰輪

i - 皮帶輪的指數

F _Pi = P _xi F _p

F _1i = F _2i-1

F _2i = F _1i + F _p i

其中：

適用於時規皮帶輪

適用於平皮帶輪

對於整個皮帶傳動裝置

需要的皮帶安裝張力根據驅動皮帶輪的力按如下所示確定

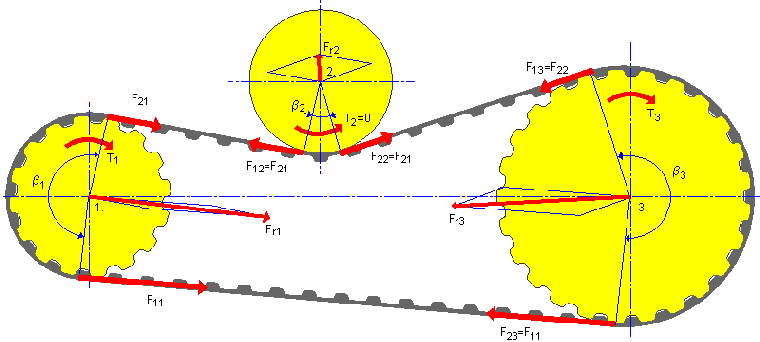

帶有惰輪的功率傳輸的範例

驅動皮帶輪	平惰輪	從動皮帶輪
P x1 = 1	P x2 = 0	P x3 = 1
		F P3 = P x3 F p
	F 12 = F 21
	F 22 = F 12 + F p2 = F 12
F c = m v 2
F Tmax = k 1 F p + F C	-	F 13 = F 22
F 11 = F Tmax	-	F 23 = F 13 + F p3 = F 11
F 21 = F 11 - F p	-
	-	-

所用變數的意義：

F p	有效拔模 [N]
F 1	指定皮帶輪輸入端的皮帶拉力 [N]
F 2	指定皮帶輪輸出端的皮帶拉力 [N]
z	指定皮帶輪的輪齒數目/帶齒數目 [-]
β	接觸弧形/側面傾斜度的齒角 [deg]
P	要傳輸的功率 [W]
P R	給定傳輸配置的皮帶額定功率 [W]
c L	服務係數 [-]
β	接觸弧 [deg]
T	作用於給定皮帶輪的扭矩 [Nm]
n	指定皮帶輪的速度 [rpm]
D p	皮帶輪節圓直徑 [m]
v	皮帶速度 [m/s]
k	皮帶傳輸中的皮帶輪數目 [-]
L	皮帶節距長度 [m]
P	要傳輸的功率 [W]
m	指定寬度的特定皮帶重量 [Kg/m]
k 1	皮帶拉力係數 [-]
F p	有效拔模 [N]
F c	離心力 [N]
F t	最小皮帶安裝拉力 [N]
P xi	給定皮帶輪的功率比 [-]
D pi	皮帶輪節圓直徑 [m]
i	給定皮帶輪的傳輸比 (速率) [-]
T i	作用於給定皮帶輪的扭矩 [Nm]
η	效率 [-]
p b	周節 [m]
D	平皮帶輪標稱直徑 [m]
H	皮帶高度 [m]
h T	帶齒高度 [m]
a	節距線偏移 [m]

註: i = 皮帶輪的指數

計算基礎
