建立自由形式零件幾何圖形

建立自由形式方塊、平面、圓柱、圓球、圓環、四角球或面。您也可以轉換 BREP 幾何圖形。

重要: 當您進入自由形式環境時，「自由形式」面板會轉換為功能區頁籤。以下各節中所示指令的功能區路徑，便是自由形式環境的進入點。在您進入自由形式環境後，所有自由形式幾何圖形建立指令均位於此處：「自由形式」頁籤 「建立」面板 指令名稱。

建立自由形式方塊

自由形式方塊指令會在工作平面或平物面上建立矩形本體。

1. 按一下「3D 模型」頁籤 「自由形式」面板 「方塊」 。
2. 按一下工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下以指定方塊的基準點。
4. 透過以下方式變更並調整造型：
   • 在圖形視窗中，使用操控點調整長度、寬度和高度。
   • 在「方塊」對話方塊中，變更長度、寬度和高度。
   • 在「方塊」對話方塊中，變更長度、寬度或高度的面數。
   提示: 您加入的面數越多，對造型的操控手段就越多。
5. 若要加入對稱，請選取以下任一項：
   • 長度對稱。在方塊的長度上啟用對稱。
   • 寬度對稱。在方塊的寬度上啟用對稱。
   • 高度對稱。在方塊的高度上啟用對稱。
6. 透過以下方式變更大小和方向：
   • 在圖形視窗中選取並移動箭頭。
   • 在「方塊」對話方塊中，變更方向。

建立自由形式平面

在原點平面、工作平面或平物面上，建立矩形自由形式平面。

1. 按一下「3D 模型」頁籤 「自由形式」面板 「平面」 。
2. 按一下原點平面、工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下，以指定平面的基準點。
4. 透過以下方式變更並調整造型：
   • 使用操控點來調整長度和寬度。
   • 在輸入欄位中變更長度和寬度值。
   • 變更長度和寬度方向上的面數。
     提示: 您加入的面數越多，對造型的操控手段就越多。
5. 在「平面」對話方塊中選取相應的勾選方塊，以在長度和寬度方向上加入對稱。
6. 輸入長度或寬度值，或在圖形視窗中移動箭頭，以變更大小。
7. 按一下「確定」。

建立自由形式圓柱

「自由形式圓柱」指令可在圓形面域中加入深度，以定義圓柱本體。

1. 按一下「3D 模型」頁籤 「自由形式」面板 「圓柱」 。
2. 按一下工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下以指定圓柱的基準點。
4. 透過以下方式變更並調整造型：
   • 在圖形視窗中，使用操控點調整半徑和高度。
   • 在「圓柱」對話方塊中，變更半徑和高度。
   • 在「圓柱」對話方塊中，變更半徑或高度的面數。
   提示: 您加入的面數越多，對造型的操控手段就越多。
5. 若要加入對稱，請選取以下任一項：
   • X 對稱。沿著 X 軸線啟用對稱。
   • Y 對稱。沿 Y 軸線啟用對稱。
   • Z 對稱。沿 Z 軸線啟用對稱。
6. 勾選「加蓋」，以建立封閉的圓柱本體。清除該勾選方塊，以建立開放的圓柱本體。

7. 透過以下方式變更大小和方向：
   • 在圖形視窗中選取並移動箭頭。
   • 在「圓柱」對話方塊中，變更方向。
8. 按一下「確定」。

建立自由形式圓球

1. 按一下「3D 模型」頁籤 「自由形式」面板 「圓球」 。
2. 按一下工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下以指定圓球的中心點。
4. 透過以下方式變更並調整造型：
   • 在圖形視窗中，使用操控點調整半徑。
   • 在「圓球」對話方塊中，變更半徑。
   • 在「圓球」對話方塊中，變更經度 (圓球周圍) 和緯度 (圓球上方和下方) 的面數。
   提示: 您加入的面數越多，對造型的操控手段就越多。
5. 若要加入對稱，請選取以下任一項：
   • X 對稱。沿著 X 軸線啟用對稱。
   • Y 對稱。沿 Y 軸線啟用對稱。
   • Z 對稱。沿 Z 軸線啟用對稱。
6. 按一下「確定」。

建立自由形式圓環

1. 按一下「3D 模型」頁籤 「自由形式」面板 「圓環」。
2. 按一下工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下以指定圓環的中心點。
4. 透過以下方式變更並調整造型：
   • 在圖形視窗中，使用操控點調整半徑。
   • 在「圓環」對話方塊中，變更圓環內圓半徑和圓環的環大小。
   • 在「圓環」對話方塊中，變更經度 (圓環周圍) 和緯度 (圓環上方和下方) 的面數。
   提示: 您加入的面數越多，對造型的操控手段就越多。
5. 若要加入對稱，請選取以下任一項：
   • X 對稱。沿著 X 軸線啟用對稱。
   • Y 對稱。沿 Y 軸線啟用對稱。
   • Z 對稱。沿 Z 軸線啟用對稱。
6. 按一下「確定」。

建立自由形式四角球

1. 按一下「3D 模型」頁籤 「自由形式」面板 「四角球」。
2. 按一下工作平面、平物面或 2D 草圖。
3. 在圖形視窗中按一下以指定四角球的中心點。
4. 透過以下方式變更並調整造型：
   • 在圖形視窗中使用操控點。
   • 在「四角球」對話方塊中，變更半徑。
   • 在「四角球」對話方塊中，變更跨距邊上的面數。
   提示: 您加入的面數越多，對造型的操控手段就越多。
5. 若要加入對稱，請選取以下任一項：
   • X 對稱。沿著 X 軸線啟用對稱。
   • Y 對稱。沿 Y 軸線啟用對稱。
   • Z 對稱。沿 Z 軸線啟用對稱。
6. 按一下「確定」。

將 BREP 幾何圖形轉換為自由形式物件

將一般 BREP (邊界表現法) 幾何圖形轉換為自由形式物件，並保留原始幾何圖形。

1. 開啟 3D 曲面或實體模型。
2. 按一下「3D 模型」頁籤 「自由形式」面板 「轉換」。
3. 選取要轉換為自由形式的面。
4. 指定長度和寬度的面數。如果預覽影像指示自由形式造型與原始造型不同，請增加面數。
5. 按一下「確定」。
6. 使用自由形式環境中的編輯工具，來操控造型。

註: 已修剪的平物面會轉換為未修剪的面。

建立自由形式面

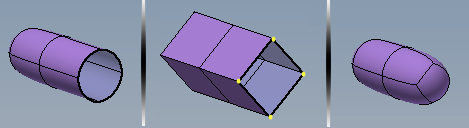

面可以建立為薄板本體，或可用於封閉既有本體中的間隙。當您建立面時，頂點選取是平面的，除非您選取參考幾何圖形，例如既有頂點或工作點。

註: 當您選取點以建立面時，「平滑」模式處於關閉狀態。

1. 按一下「3D 模型」頁籤 「自由形式」面板 「面」 。
2. 指定「模式」選項。選擇「簡單」以選取每個頂點。選取「邊」以選取邊，然後選取兩點以完成面。
3. 指定「邊數」選項。選擇 4 邊，以定義具有四個角點的面。選擇「多個」，以定義點數在三個以上的面。若要關閉面，請點選指定的第一點。
4. 按一下「確定」以完成。
提示: 您可以使用「自由形式面」來封閉本體中的間隙
