鏈長度由鏈連結數和鏈節距決定。鏈傳動裝置軌線取決於個別鏈輪位置和所需運動方向。
計算鏈長度的演算法使用鏈輪節圓直徑。每個滾子鏈傳動裝置鏈輪或惰輪的節圓直徑從以下方程式計算而來。
相應調整滑動鏈輪位置，以達到所需的鏈長度。計算使用線性代數和迭代解決方案來尋找適當的滑動鏈輪位置。
計算鏈長度時，應考量軌線由鏈節距長度處的線性區段組成，並且用實際多邊形取代弧。
節圓直徑
 |
|
|
|
其中： |
||
|
D P |
節圓直徑 |
|
|
p |
鏈節距 |
|
|
z |
鏈輪齒數 |
|
|
|
D p = D + D r |
|
|
其中： |
||
|
D P |
節圓直徑 |
|
|
D |
標稱惰輪直徑 |
|
|
D r |
鏈滾子最大直徑 |
|

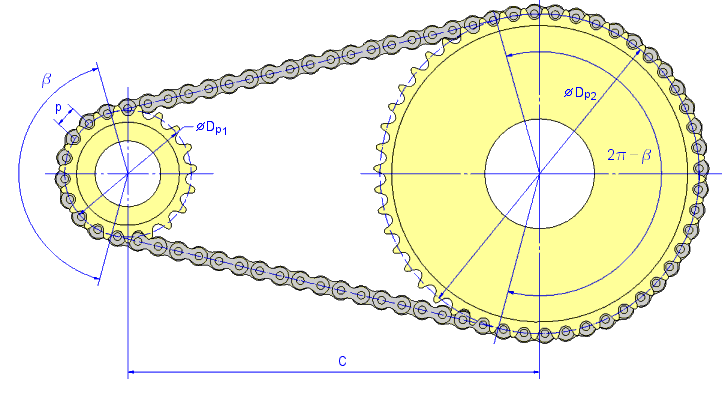

具有兩個鏈輪的鏈傳動裝置的範例
為取得想要的中心距離而需要的鏈連結數
要求的鏈連結數舍入到最接近的偶數或奇數，然後將實際中心距離確定為
C = F p [ 2 X - (z 1 + z 2 )]
其中：
|
|
|
|
|
接觸角確定為
|
|
小鏈輪的接觸齒數
|
|
所用變數的含義：
|
C 0 |
所需中心距離 [m] |
|
C |
實際中心距離 [m] |
|
p |
鏈節距 [m] |
|
z 1 |
驅動鏈輪的齒數 [-] |
|
z 2 |
從動鏈輪的齒數 [-] |
|
D P1 |
驅動鏈輪的節圓直徑 [m] |
|
D P2 |
從動鏈輪的節圓直徑 [m] |
|
X 0 |
要求的鏈連結數 [-] |
| β |
接觸角 [deg] |
