增厚面或偏移曲面

「增厚/偏移」指令可讓您加入或移除零件面或縫合曲面的厚度、從零件面或曲面中建立偏移曲面，或建立新實體。

新增功能：2021

增厚工作流程

1. 按一下「3D 模型」頁籤 「修改」面板 「增厚/偏移」 。
2. 在軌跡右側指定輸出類型：「實體」。
3. 指定輸入幾何圖形。按一下「選取面」，然後選取既有面或曲面。

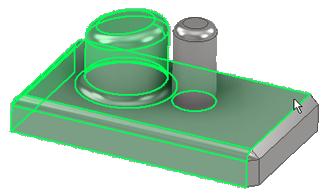

   提示: 若要選取多個相切的連續面進行增厚，請選取「自動面鏈」。所有選取的面使用相同的布林運算和方向加厚。


4. 在「行為」區段中，指定...
   • 「方向」：選擇「內側」、「外側」 或「中心」。
   • 「距離」：指定厚度或偏移距離。

     如果需要，按一下箭頭以使用「測量」指令、「展示標註」或選取最近使用的值。

   • 「自動混成」：如下所示，此選項會自動移動相鄰的相切面，還可依需要建立新混成。已選取實體面用於「增厚」作業且厚度沿正方向或負方向延伸時，此選項可用，但在兩個方向上建立相等厚度時，此選項不可用。

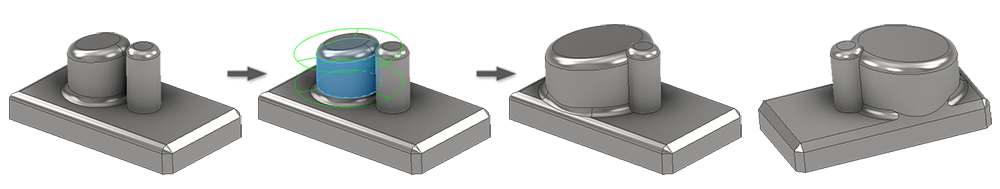

     「自動混成」已關閉：

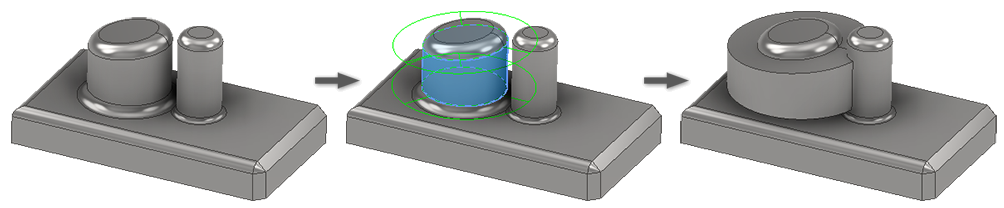

     「自動混成」已打開：

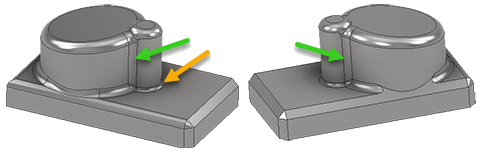

     請注意，較小圓柱的底部沒有圓角。這會限制所建立混成的範圍。若要混成到較小的圓柱，請在該圓柱與其底部的特徵之間放置圓角。混成圓角會使用輸入幾何圖形底部的圓角半徑。


5. 在「輸出」區段 (在使用「自動混成」時無法使用) 中指定結果：

   布林 (實體)

   • 接合。將「增厚」特徵建立的體積加入至實體零件。
   • 切割。從實體零件中移除由「增厚」特徵建立的體積。
   • 相交。從「增厚」特徵和實體零件的共用體積中建立新特徵。共用體積中未包括的材料都會被刪除。
   • 新實體 。建立新實體本體。如果增厚作業是零件檔中的第一個實體特徵，則此選項為預設選取。選取此選項以在包含既有實體本體的零件檔中建立新本體。每個本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。 如果需要，請更名本體。

     「實體」：如果檔案中有多個實體本體，請按一下該選取器並選取參與本體。

6. 在「進階性質」區段中，指定是否以及如何計算近似值：
   • 允許逼近。當不存在精確解法時，允許在計算偏移特徵時與指定的厚度有偏差。精確解法可建立原始曲面上的每個點都在偏移曲面上具有對映點的偏移曲面。這兩點之間的距離為指定的距離。
   • 平均。如果允許逼近，則將等分偏差，使其落於指定的距離上下。
   • 永不太薄。如果允許逼近，則保留最小距離。偏差必須落於指定距離之上。
   • 永不太厚。如果允許逼近，則保留最大距離。偏差必須落於指定距離之下。
   • 最佳化公差。使用合理公差和最小計算時間來計算逼近。
   • 指定的公差。使用您指定的公差來計算逼近。有效公差範圍為 0～100。可能需要相當久的計算時間。
7. 如果需要，請在「更多」頁籤上選取「建立垂直曲面」。

   「建立垂直曲面」會建立垂直面或「側」面，以將偏移面連接至原始的縫合曲面。僅在內部曲面邊上建立垂直曲面，而不是在曲面的邊界邊上建立。

   註: 無法建立垂直曲面，以將偏移曲面接合至實體零件。
8. 按一下「確定」建立特徵，或按一下「套用」在建立特徵後繼續建立其他增厚特徵。

提示: 若要在瀏覽器中顯示深度和方法相關資訊，請在「應用程式選項」>「零件」頁籤上啟用「在瀏覽器中的特徵節點名稱後顯示延伸資訊」設定。

偏移工作流程

1. 按一下「3D 模型」頁籤 「修改」面板 「增厚/偏移」 。
2. 在軌跡右側指定輸出類型：「曲面」。
   註: 偏移曲面不會加入或移除質量。
3. 指定輸入幾何圖形。按一下「面」選取器，然後選取既有實體面或曲面。
   提示: 使用 「縫合曲面」選取選項 (僅適用於曲面)，透過按一下動作選取一組連接的曲面。切換此選項時，會清除選集。
   提示: 使用「自動面鏈」，選取要偏移的多個連續的相切面。所有選取的面會使用相同的布林運算和方向進行偏移。
4. 在「行為」區段中，指定...
   • 「方向」：選擇「內側」、「外側」 或「中心」。
   • 「距離」：指定偏移距離。

     如果需要，按一下箭頭以使用「測量」指令、「展示標註」或選取最近使用的值。

     註: 您可以建立偏移距離為零的曲面的複本，但不能建立具有垂直側的曲面的複本。這在您要建立整個曲面本體的複本，或建立一組任意實體模型或曲面的個別面時很有用。
5. 在「輸出」區段中，指定：
   • 移動曲面。移動既有曲面 (包括建立側曲面)，以連接偏移曲面與原始縫合曲面。僅在內部曲面邊上建立側曲面，而不是在曲面的邊界邊上建立。
     註: 無法透過建立側曲面的方式，將偏移曲面接合至實體零件。
   • 新曲面。在指定距離處建立偏移曲面。
6. 在「進階性質」區段中，指定是否以及如何計算近似值：
   • 允許逼近。當不存在精確解法時，允許在計算偏移特徵時與指定的厚度有偏差。精確解法可建立原始曲面上的每個點都在偏移曲面上具有對映點的偏移曲面。這兩點之間的距離為指定的距離。
   • 平均。如果允許逼近，則將等分偏差，使其落於指定的距離上下。
   • 永不太薄。如果允許逼近，則保留最小距離。偏差必須落於指定距離之上。
   • 永不太厚。如果允許逼近，則保留最大距離。偏差必須落於指定距離之下。
   • 最佳化公差。使用合理公差和最小計算時間來計算逼近。
   • 指定的公差。使用您指定的公差來計算逼近。有效公差範圍為 0～100。可能需要相當久的計算時間。
7. 按一下「確定」建立特徵，或按一下「套用」在建立特徵後繼續建立其他增厚特徵。
