「平行鍵連接產生器」對話方塊 -「設計」頁籤

使用「設計」頁籤設計鍵接頭。

設計新鍵時，「鍵產生器」開啟時顯示的是上次插入的有效鍵接頭值。

此外，您需要連接至儲存鍵的資源中心。如果您未連接至資源中心，選取鍵的「鍵」區域將會以灰色顯示。

存取：

功能區：「設計」頁籤

「動力傳輸」面板

「鍵」

註: 如果您在已有的槽中放置鍵，請選取其他放置幾何圖形以確保位置準確。

鍵

指定鍵及基本鍵性質規格。

第一個選取清單用於從資源中心選取鍵。
第一個選取清單用於指定軸槽的類型。您可以根據既有的軸槽插入鍵，或建立新的槽。根據使用者的選取，「軸槽」方塊中將啟用相應的放置按鈕。
軸直徑	輸入軸直徑。將依據該標註選取相應的鍵。如果按一下編輯欄位旁邊的向下箭頭，則可以手動鍵入直徑或透過 Autodesk Inventor 測量直徑。如果選取「參考 1」，則軸直徑值將自動輸入到編輯欄位中。則編輯欄位即被鎖住，不能對其進行進一步的編輯。註: 軸直徑應該位於標準的指定範圍內。建議：如果軸要承受來自外部徑向力 (例如，來自齒輪) 的其他負載，請選擇一個軸直徑，以使直徑大於最小直徑約 20% 到 30%。
	「更新」指令可依據指定的標註 (軸直徑) 更新資源中心中的鍵清單。如果您變更軸直徑值，並且為此類軸直徑建議的鍵清單不準確，則「更新」指令會變為可用狀態。按一下「更新」時，會根據軸直徑值更新資源中心中的鍵清單。
鍵長度	顯示所選鍵的相應鍵長度清單。鍵長度值依據選取的鍵更新並自動插入。
數目:	輸入鍵的數目。為了傳送較大的扭矩，可以在管接頭中使用最多 4 個鍵。這些鍵在軸上對稱排列 (位置相對)。轉移循環力矩 (間距為 120Â°) 時，也使用非對稱排列。
角度	指定鍵或鍵槽之間的角度。對於 2 個例證，您可以選取角度，但對於其他情況，會自動選取角度。

軸槽

指定軸槽及其放置。
第一個選取清單用於指定軸槽的類型。您可以根據既有的軸槽插入鍵，或建立新的槽。根據使用者的選取，「軸槽」方塊中將啟用相應的放置按鈕。
新建	建立新的軸槽。
選取既有	從 Autodesk Inventor 中選取一個既有軸槽特徵。根據標註，尋找適當的鍵。
	註: 如果您使用此選項，則不會修改既有的軸槽！
起槽類型選項:
圓端槽具一圓端的槽平槽
放置選項:
參考 1	圓柱面。
參考 2	帶有「翻轉」選項的起始面或工作平面。
	註: 僅當選取了工作平面後，「翻轉」選項才可用。
方位	指定用於將槽放置在圓柱面上的方位平面。程式會自動選取方位平面。
半徑	為平槽指定工具的直徑。

輪轂槽

指定輪轂槽及其放置。
放置選項:
參考 1	指定起始/終止平物面或工作平面。(產生器將自動選取終止面。如果終止面定義出現問題，則必須將其選取。)
參考 2	指定起點 (可以是圓柱邊或工作點) 和「翻轉」選項。按一下「翻轉」選項變更槽方向。註: 僅當選取了工作平面後，才可使用「翻轉」選項。
方位	指定用於將槽放置在圓柱面上的方位平面。程式會自動選取方位平面。

選取要產生的物件

以下三個選項定義插入內容：

鍵	從資源中心插入選取的鍵。
軸槽	在選取的幾何圖形上產生軸槽。
輪轂槽	在選取的幾何圖形上產生輪轂槽。

註: 如果插入了物件 (例如，軸槽或輪轂槽)，則無法在編輯過程中對其進行變更。

註: 如果插入了軸槽和輪轂槽，則它們的相互位置會自動透過約束固定下來，因此無法單獨變更其位置。

鍵將被自動放置在選取的幾何圖形上，放置方式如下：

如果已建立軸槽和輪轂槽，則會將鍵定位到軸槽。
如果未插入軸槽，或將其選取為既有槽並且已建立輪轂槽，則會將鍵定位到輪轂槽。
不會建立約束並且會將鍵插入到文件的原始點。

訊息摘要

顯示有關計算的報告。若要在「計算」和「設計」頁籤底端開啟「訊息摘要」區域，請按兩下頁籤底端的雙線，或者按一下頁籤底端的 V 形圖案。

圖形預覽

在 Autodesk Inventor 中顯示所選幾何圖形以及槽類型的圖形預覽。例如，您可以使用掣點指定槽長度。

對於三種可用類型的起槽，預覽和可用掣點有所不同：

A.) 圓端槽

1. 使用掣點從起始邊指定放置。

2. 使用掣點指定旋轉位置。

在 Autodesk Inventor 中顯示所選幾何圖形以及槽類型的圖形預覽。例如，您可以使用掣點指定槽長度。
對於三種可用類型的起槽，預覽和可用掣點有所不同：

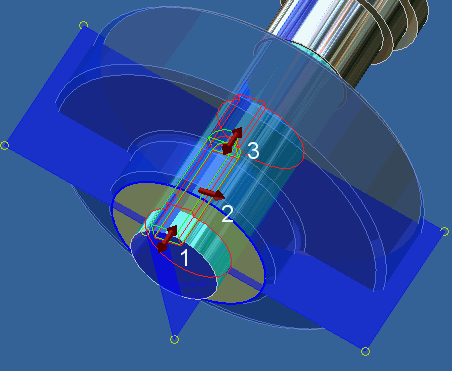

A.) 兩端均為圓角的起槽

1. 使用掣點從起始邊指定放置。
2. 使用掣點指定旋轉位置。
3. 使用掣點指定鍵長度。槽長度根據鍵長度自動更新。
B.) 一端為圓角的起槽

1. 使用掣點從起始邊指定放置。
2. 使用掣點指定旋轉位置。
3. 使用掣點指定鍵長度。槽長度根據鍵長度自動更新。

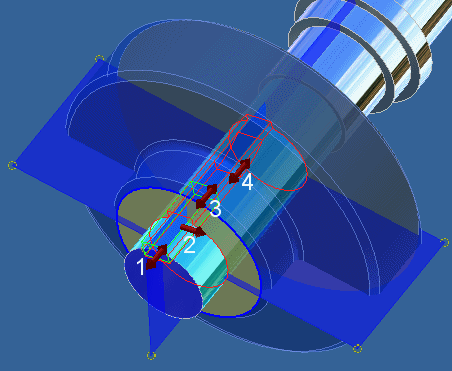

C.) 平槽

1. 使用掣點從起始邊指定放置。
2. 使用掣點指定旋轉位置。
3. 使用掣點指定鍵長度。槽長度根據鍵長度自動更新。
4. 使用掣點指定起槽長度。
