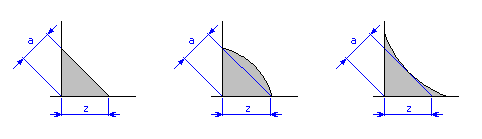

填角熔接的有效高度 (厚度) 是透過內接於熔接剖面 (而不超出) 的最大等腰三角形的高度指定的。下圖對不同的熔接設計進行了說明。
使用公式 a = 0.7 可近似指定填角熔接高度的大小，其中 z 為填角熔接寬度。最小填角熔接高度是根據較厚熔接零件的厚度並根據材料選取的。下表列出了建議使用的最小填角熔接高度的值。
|
熔接零件的厚度 [mm] |
各種強度的鋼的最小填角熔接厚度 a [mm] |
||
|
大於 |
最大值 |
370 和 420 MPa |
520 MPa |
|
- |
10 |
3 |
4 |
|
10 |
20 |
4 |
5 |
|
20 |
30 |
6 |
7 |
|
30 |
50 |
7 |
9 |
|
50 |
- |
9 |
10 |
