襯套鏈或滾子鏈以及鏈輪的主要性質描述如下。將考量短節距鏈以及雙節距鏈。鏈可有單節或多節。所有性質在鏈資源庫中定義。
滾子鏈性質
主要鏈性質以國家標準建議為基礎。特定大小的鏈還定義了齒鏈輪的相應標註，因為它們必須與鏈正確接合。
|
|
其中： |
|
|
p |
節距 |
|
|
P t |
橫向節距 |
|
|
b |
軸承銷上方的最大寬度 |
|
|
b 1 |
內板間的最小寬度 |
|
|
d 1 |
滾子最大直徑 |
|
|
d 2 |
軸承銷本體最大直徑 |
|
|
t 1 |
內板厚度 |
|
|
t 2 |
外板厚度 |
|
|
h 2 |
內板最大深度 |
|
|
h 3 |
外板或中間板的最大深度 |
|
帶齒鏈輪性質
鏈輪的尺度性質以特定鏈大小以及國家標準建議為基礎。由於複雜性，並非所有性質都在此進行描述。若要取得有關精確鏈輪標註的更多詳細資料，請參閱相應的鏈標準。
考量以下兩種齒形：
- 理論齒形
- 簡化的 ISO 齒形
設計理論齒形以便鏈滾子在鏈磨損並延長時不脫離鏈輪齒邊。產生鏈輪齒的方法有多種，並且實際齒形可能與理論齒形不完全相符。

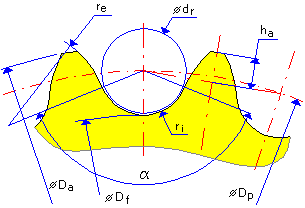

簡化的 ISO 齒形由最小和最大齒形間隙確定。由切割方法或類似方法得到的實際齒形，會有齒形的齒側，該齒側在最大和最小齒側半徑之間，並且能使用滾子座曲線 (對各自角度) 順暢折彎。依預設，滾子鏈產生器使用最小齒形間隙建議。
|
|
|
|
|
||
|
|
||
|
D f = D p - 2 r i |
||
|
b s = p t (k - 1) + b f |
||
|
b a = b ax p |
||
|
|
||
|
其中： |
|
D P |
節圓直徑 |
|
|
D a |
齒頂直徑 |
|
|
D f |
齒根直徑 |
|
|
d r |
襯套或滾子最大直徑 |
|
|
z |
鏈輪齒數 |
|
|
p |
弦齒節距等於鏈節距 |
|
|
P t |
鏈節橫向節距 |
|
|
k |
鏈節數 |
|
|
SC |
座間隙 |
|
|
r i |
滾子座半徑 |
|
|
r e |
齒側半徑 |
|
| α |
滾子座角度 |
|
|
h a |
節距多邊形上方的齒高度 |
|
|
b f |
齒寬度 |
|
|
b a |
齒側離隙 |
|
|
b ax f |
齒側離隙係數 |
|
|
r x |
齒側半徑 |
|
|
r a |
護罩圓角半徑 |
|
|
b s |
護罩最小寬度 |
|
|
D s |
護罩最大直徑 |
|
|
h max |
最大板深 h max = max(h 2 ; h 3 ) |
測量帶齒鏈輪
|
偶數個齒 |
奇數個齒 |
|
|
|
|
M r = D p + 2 D g - d r |
|
在銷上方測量時，D g = d r 。直接測量時，D g =0。
其中：
|
D P |
節圓直徑 |
|
|
D g |
測量銷直徑 |
|
|
M r |
銷的測量或直接測量 |
|
|
z |
鏈輪齒數 |
|
|
d r |
鏈滾子最大直徑 |
平惰輪
|
|
D p = D + d 1 |
|
|
b s = p t (k - 1) + b f |
||
|
|
||
其中：
|
D P |
節圓直徑 |
|
|
D |
標稱直徑 |
|
|
p |
鏈節距 |
|
|
P t |
鏈節橫向節距 |
|
|
k |
鏈節數 |
|
|
b f |
鏈節寬度 |
|
|
d 1 |
鏈襯套或滾子最大直徑 |
|
|
D s |
護罩最大直徑 |
|
|
b s |
護罩最小寬度 |
|
|
h max |
最大板深 h max = max (h2; h3) |
