草圖增強功能

查看草圖環境的最新增強功能。

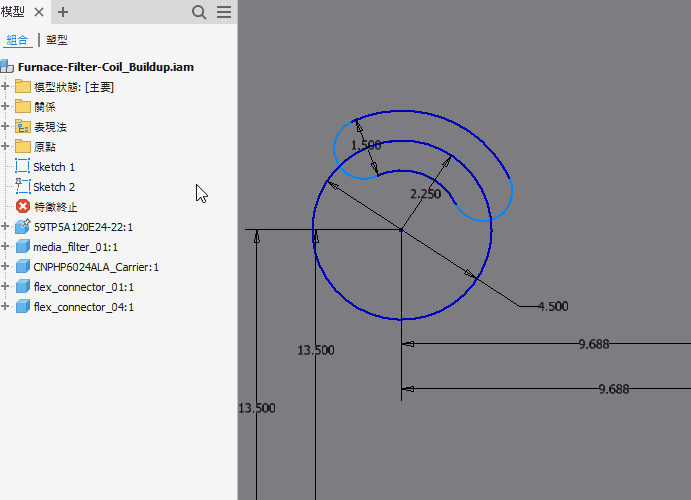

草圖名稱會顯示在「選取其他」結果中

使用「選取其他」時，結果中列示的草圖物件包括使用這些物件的草圖名稱。此功能在零件、組合和 3D 草圖中提供。

Inventor® Ideas 提交

Inventor® Ideas 提交

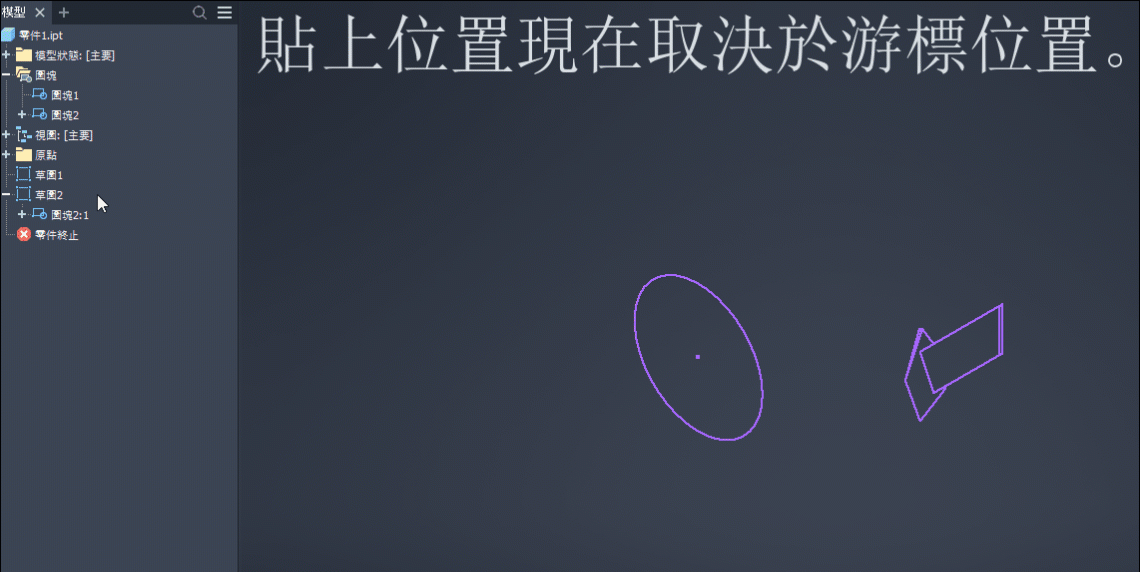

貼上草圖幾何圖形時使用游標位置

複製並貼上草圖幾何圖形和草圖圖塊時，貼上位置與游標位置相對應。選集的中心將放置在游標位置。

窗選投影物件

在零件和組合環境中，現在您可以在將物件的幾何圖形投影至草圖時進行窗選。

窗選支援以下幾何圖形：

• 2D 草圖幾何圖形
• 3D 草圖幾何圖形
• 工作特徵 (例如工作軸線、工作點、工作平面)
• 邊
• 面
• 頂點

請注意，窗選可能會導致草圖幾何圖形的重複投影，這可能會在設計過程中造成問題。建議關閉草圖或本體的可見性，以避免非預期的投影。

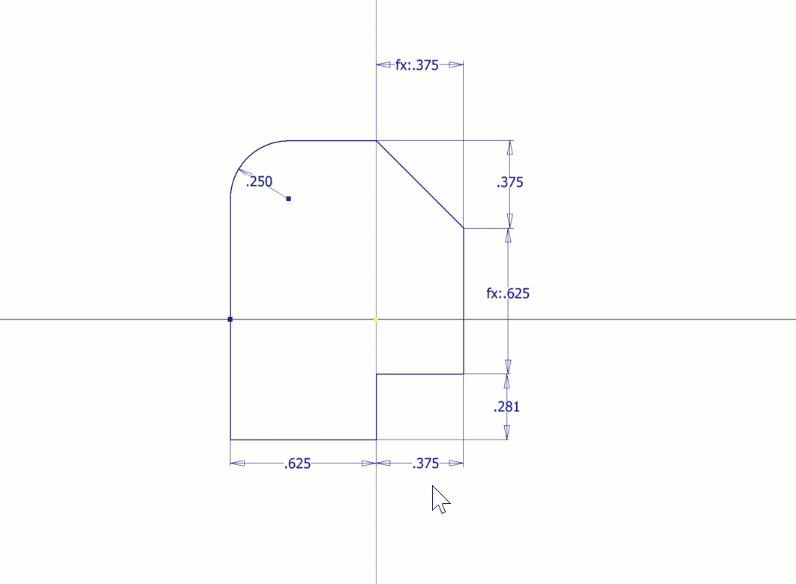

固定草圖標註放置

草圖標註現在會保留在相對於其關聯幾何圖形的放置位置。

Inventor® Ideas 提交

Inventor® Ideas 提交

若要取得更多資訊，請參閱〈建立和編輯草圖〉。
