3D 註解以及以模型為基礎的定義

已在 3D「一般註解」和「型式」中加入「基準目標」指令。

基準目標

已在「一般註解」面板中加入「基準目標」指令，以便您可以在不規則曲面上建立基準。

現在，您可以建立點、圓和矩形基準目標。

註: 目前，基準目標類型在建立後就無法變更。

若要取得更多資訊，請參閱〈使用一般註解〉。

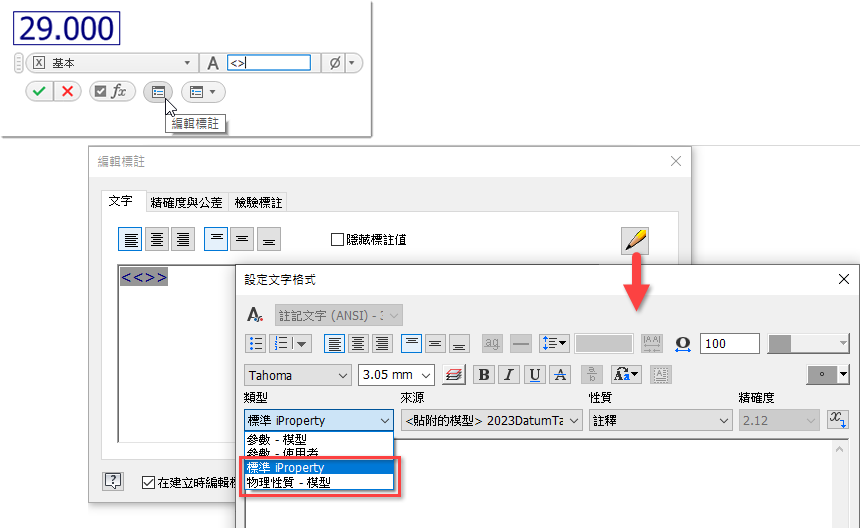

在 3D 註解中加入性質

將文字加入至 3D 註解時，性質現在已啟用。

已在「型式」中加入「3D 註解基準目標」

已在「型式」加入 ANSI、DIN 和 ISO 的「3D 註解基準目標」選項

若要取得更多資訊，請參閱〈型式與標準編輯器 - 標準參考〉。

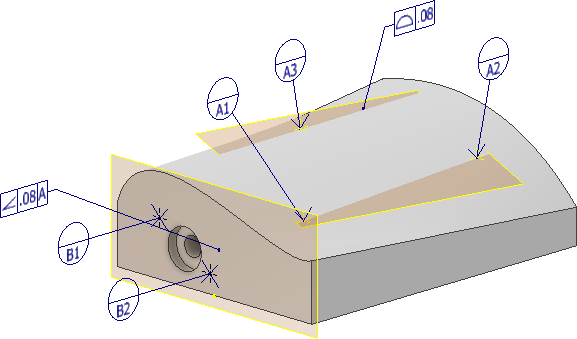

使用者定義的 3D 註解基準目標平面

現在，您可以使用以下方法定義公差特徵：

• 1、2 或 3 個草圖或工作點，以及一個使用者定義的目標平面。
• 中心點和使用者定義的軸線。
• 既有基準目標和使用者定義的目標平面。

啟動「公差特徵」指令，選取特徵，然後選擇「確定」。放置註解後，按下拉式清單以檢視選項。

若要取得更多資訊，請參閱〈使用公差特徵註解和「公差顧問」〉。

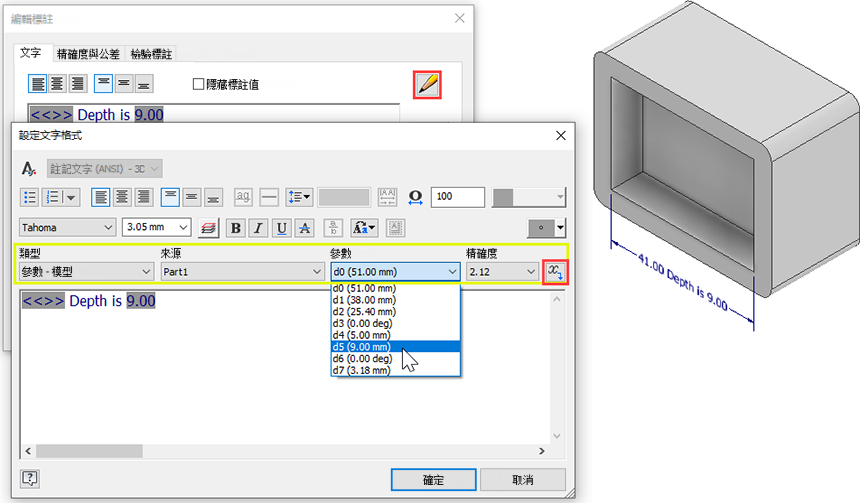

參數存取

「3D 註解」現在可以存取「參數」以進行文字輸入。

若要取得更多資訊，請參閱〈「設定文字格式」參考〉。

公差顧問

已更新「公差顧問」，以支援 ASME 2009 和 ISO 2012。

若要取得更多資訊，請參閱〈使用公差特徵註解和「公差顧問」〉。

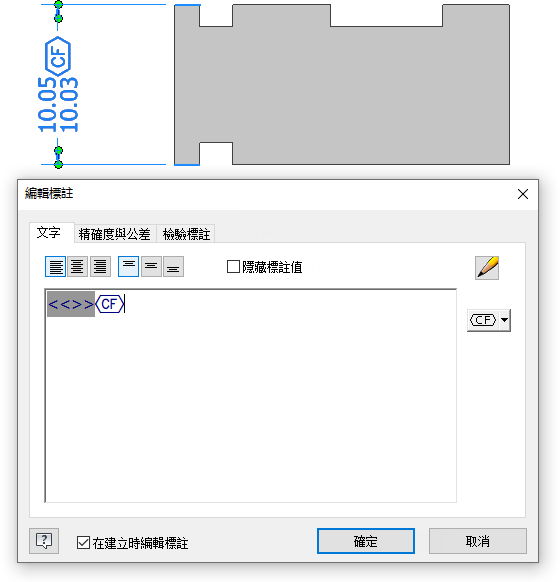

連續特徵

現在，3DA「編輯標註」和「設定文字格式」對話方塊中可使用 CF 符號。

若要取得更多資訊，請參閱〈編輯標註參考〉。

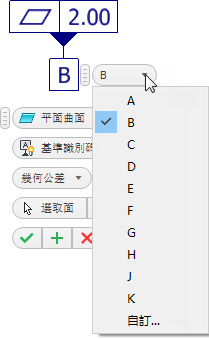

基準參考框 (DRF) 增強功能

• 可用的 DRF 清單已縮短為 10 個項目。對於不在清單中的 DRF 標示，請使用「自訂」。

• 如果您使用已存在的基準識別碼標示，則會顯示警告訊息。

若要取得更多資訊，請參閱〈使用公差特徵註解和「公差顧問」〉。

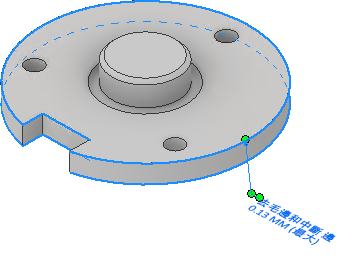

將多個面、邊和頂點與 3D 引線關聯

現在，您可以將選取的幾何圖形與單一 3D 引線關聯。在建立或編輯期間，按一下右鍵並選取「加入/移除關聯的幾何圖形」，然後視需要點選邊、面或頂點。建立引線後亮顯該引線，可檢視關聯的幾何圖形。

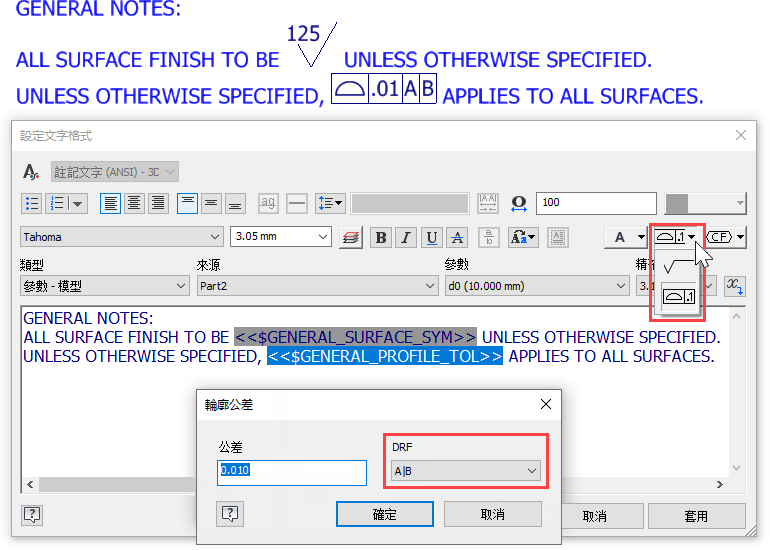

一般表面加工和一般表面輪廓

• 在「一般註記」中，會為一般表面加工加入描述性名稱。
• 現在，您可以在「一般註記」中存取一般表面輪廓。
• 您可以透過在 <<$GENERAL_PROFILE_TOL>> 上按一下右鍵，然後在關聯式功能表中選擇「編輯輪廓公差」，來編輯輪廓公差。
• 輪廓公差現在可以與 DRF 關聯。

若要取得更多資訊，請參閱〈使用文字和引線〉。

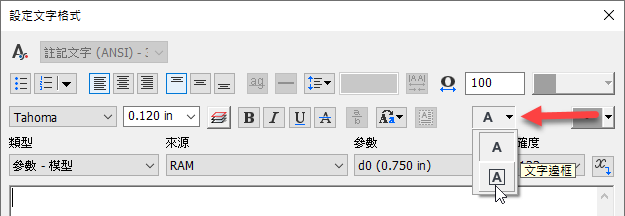

展示引線文字和一般註記的矩形邊框

現在，您可以使用「設定文字格式」對話方塊中的選項，為「3DA 引線文字」和「一般註記」加入矩形邊框。

Inventor® Ideas 提交

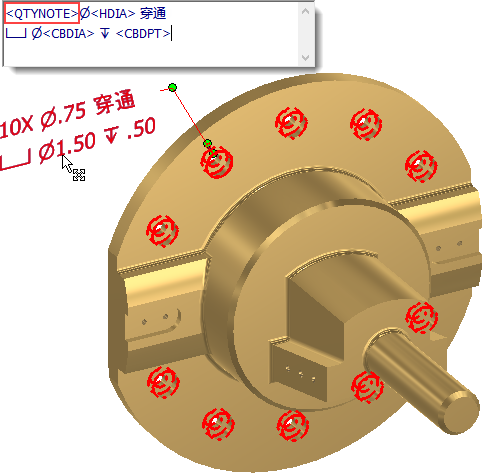

孔交叉亮顯

使用 QTYNOTE 時，會為參與 3DA 孔註記的孔啟用交叉亮顯。

若要取得更多資訊，請參閱〈使用一般註解〉。
