自學課程 B2：對結果進行後處理

1. 結果會自動載入至 Autodesk Inventor Nastran。

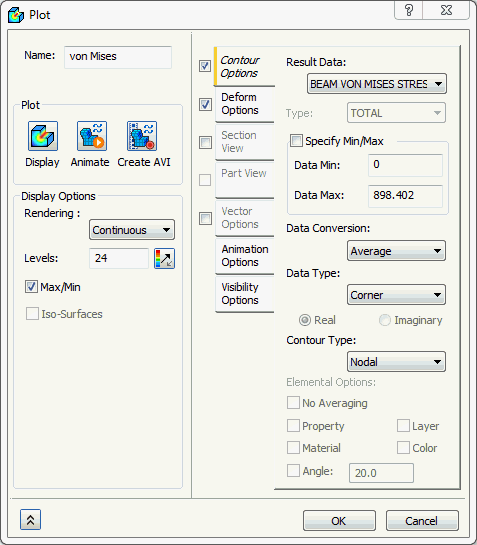

2. 在「結果」之下的「von Mises」上按一下滑鼠右鍵，選擇「編輯」。
3. 在「輪廓選項」頁籤的「結果資料」下，選取「應力」；在「類型」下，選取「樑 von Mises 應力」。



4. 確保已選取「變形選項」和「輪廓選項」頁籤。

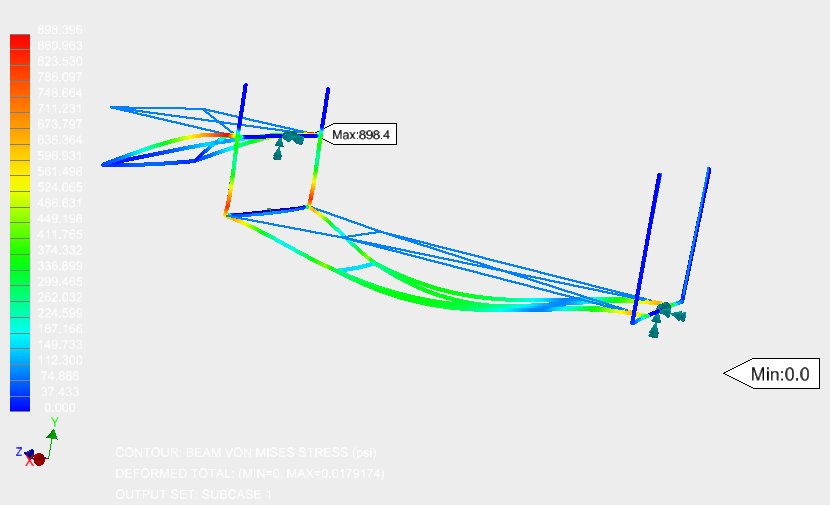

5. 按一下「顯示」按鈕以出圖輪廓。



6. 在「結果」上按一下滑鼠右鍵，然後按一下「新建」。

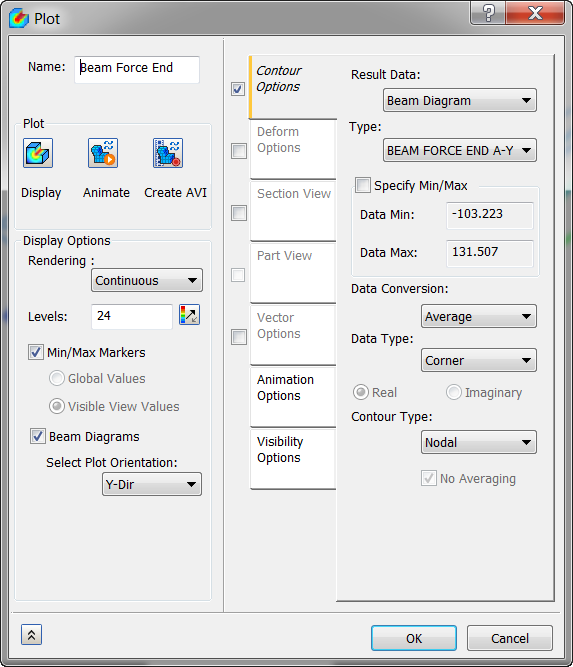

7. 在「輪廓選項」頁籤的「結果資料」下，選取「樑圖表」；在「類型」下，選取「BEAM FORCE END A-Y PLANE 1」。
8. 在「名稱」欄位 (左上角)，輸入 Beam Force End。
9. 在對話方塊的左側，確保已選取「樑圖表」，且「選取出圖方位」設定為「Y 方向」。

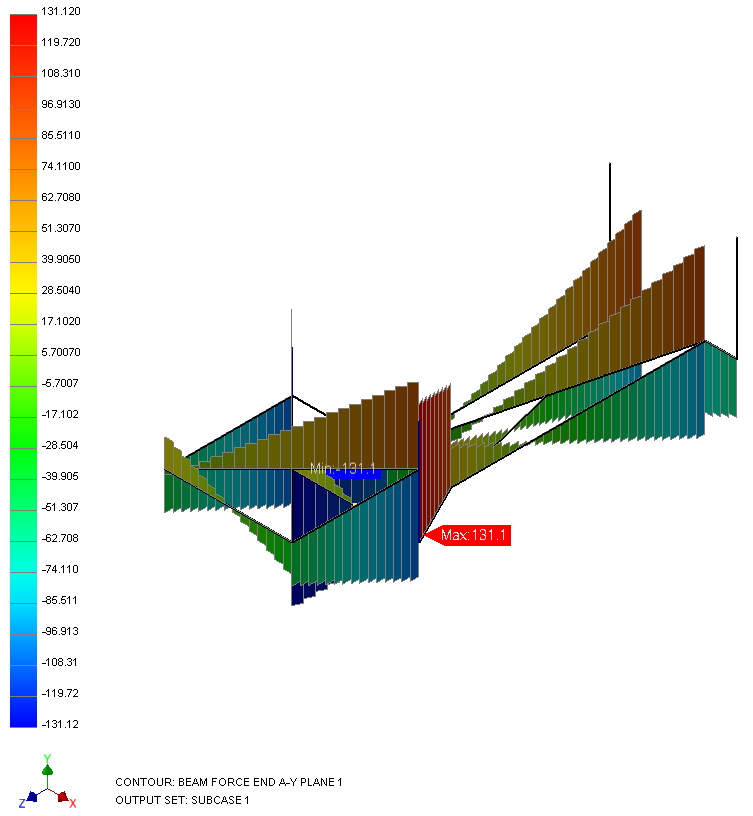

10. 不勾選「變形選項」頁籤，並按一下「顯示」按鈕。

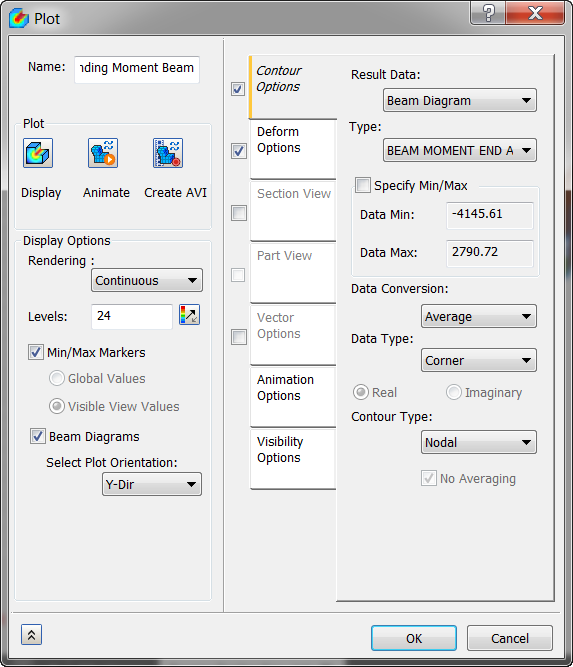

11. 在「輪廓選項」頁籤的「結果資料」下，選取「樑圖表」；在「類型」下，選取「BEAM MOMENT END A-Z PLANE 1」。
12. 在「名稱」欄位 (左上角)，輸入彎矩樑。

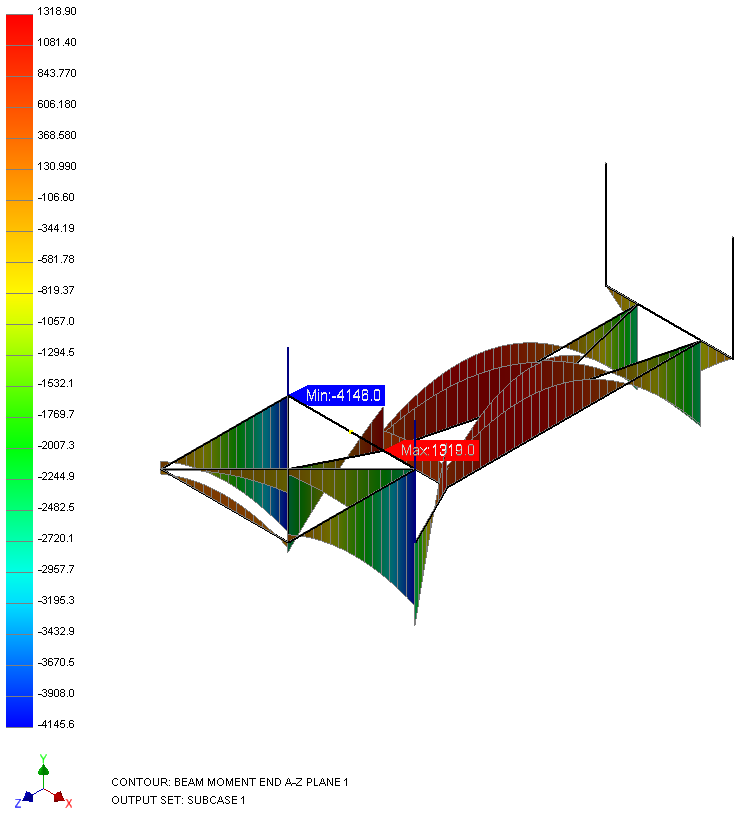

13. 確保已選取「樑圖表」，且「選取出圖方位」設定為「Y 方向」。
14. 按一下「顯示」。





「使用柱和樑元素之拖車架的線性靜態分析」到此結束。

涵蓋的主要主題如下：

• 執行柱/樑結構的分析。
• 使用斷面建立線元素的物理性質。
• 使用重力負載。
• 出圖樑圖表。
