自學課程 B3：定義性質和網格

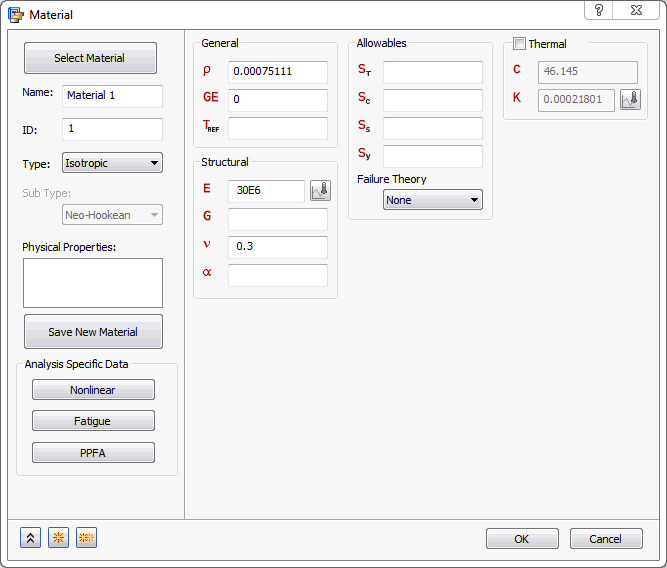

1. 在「模型」樹中，以右鍵按一下「材料」，然後選取「新建」。
2. 將「名稱」變更為「鋼」。
3. 在「結構」群組中，在「E」輸入方塊中輸入 30E6，在ν「(nu)」輸入方塊中輸入 0.3。



4. 按一下「確定」。

   在接下來的幾個步驟中，我們將定義元素性質。

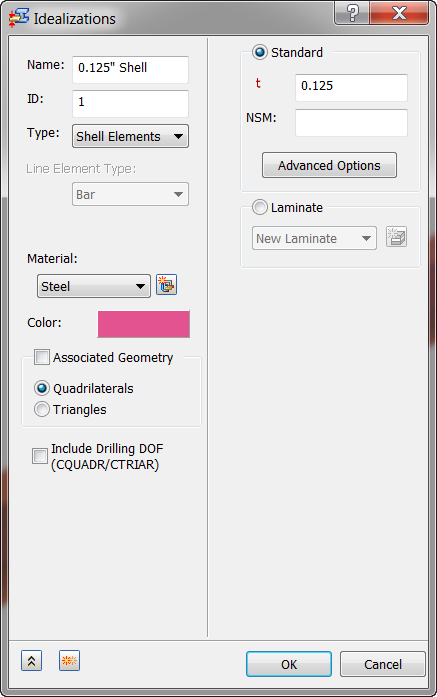

5. 在「模型」樹中，以右鍵按一下「物理屬性」，然後選取「新建」。
6. 從「類型」下拉式功能表中選取「薄殼元素」。
7. 請確保「材料」設定為「鋼」。
8. 將「名稱」變更為「0.125” 薄殼」。
9. 選取「標準」單選鈕，並在 t (厚度) 輸入方塊中輸入 0.125。



10. 按一下「確定」。

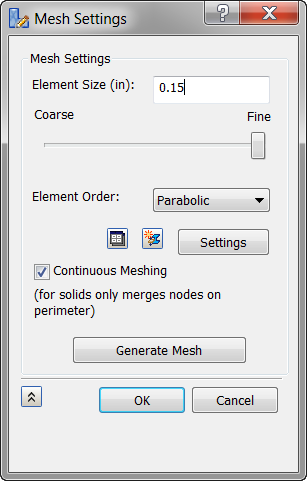

11. 在「網格模型」上按一下滑鼠右鍵，然後選取「編輯」。
12. 將「元素大小」變更為 0.15。



13. 按一下「產生網格」，然後按一下「確定」。模型外觀應如下所示。

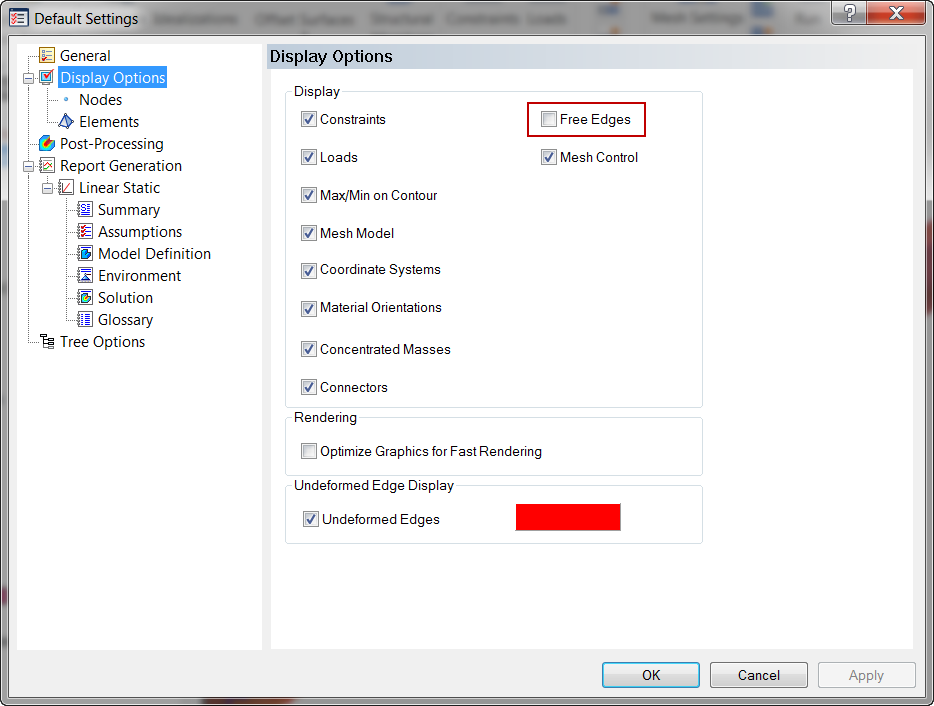

14. 若要移除白色邊，請移至「預設設定」 ，再移至「顯示選項」，然後不勾選「自由邊」。
