自學課程 B1：顯示 von Mises 應力

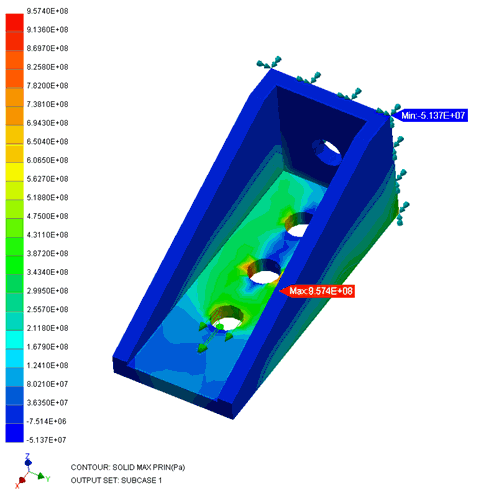

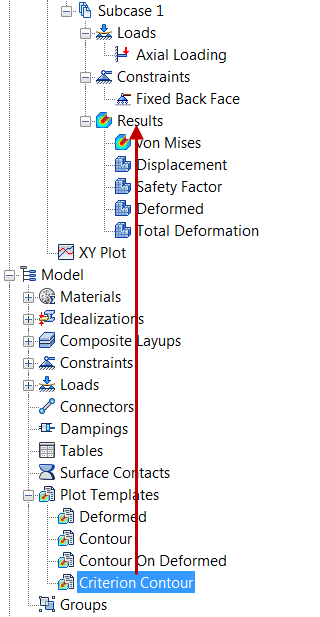

1. 按兩下「von Mises」出圖。



2. 如下圖所示，將「條件輪廓」樣板從樹狀目錄的「出圖樣板」區段拖放到「結果」。



3. 樣板會置於「子案例 1」下方的「結果」底端。

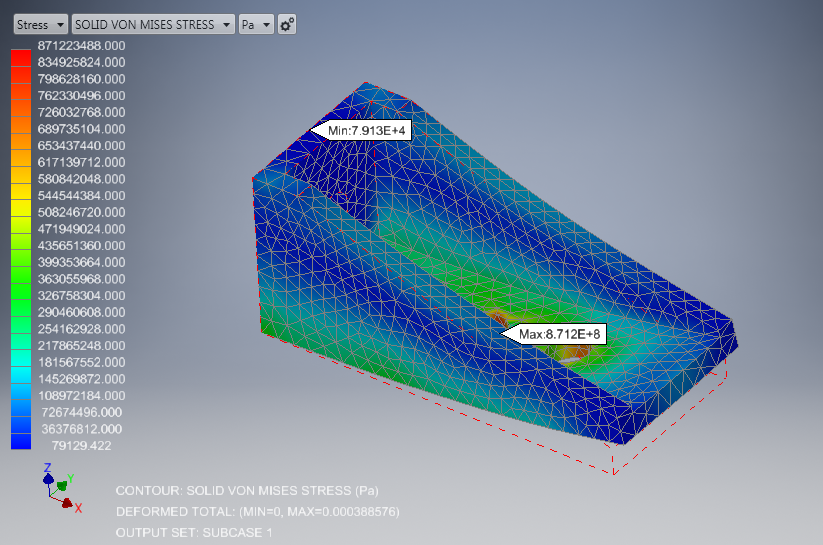

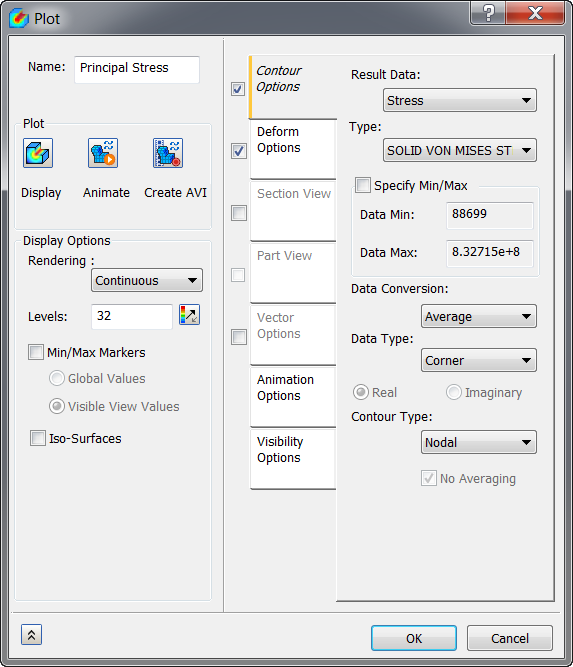

4. 在新樣板上按一下滑鼠右鍵，並選擇「編輯」以變更出圖中的某些設定。
5. 進行變更，以便對話看起來如下圖所示。將「名稱」變更為「主應力」。關閉「最小/最大標識」，將「結果資料」下拉式清單變更為「應力」，選取「類型」，例如「SOLID VON MISES STRESS」，然後在「可見性選項」頁籤上，關閉「元素邊緣」。





6. 按一下「確定」。
