當您在相同零件上分析不同的負載或約束案例，而無需執行其他分析時，多個子案例尤其有用。

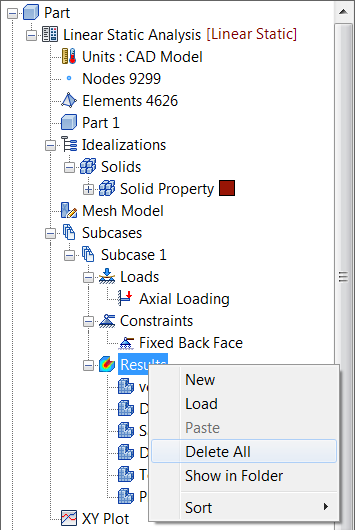

- 在「結果」上按一下滑鼠右鍵，選取「全部刪除」以刪除上一次執行的結果。
- 以右鍵按一下「線性靜態分析」
「新建」
「子案例」，然後按一下「確定」。
新的子案例就會加入至樹狀目錄中。

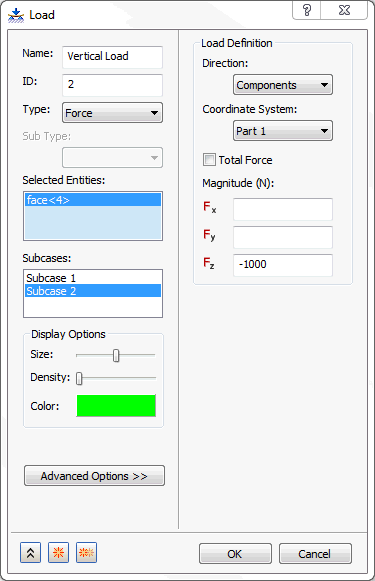

- 在新的子案例下，以右鍵按一下「負載」，然後選取「新建」。

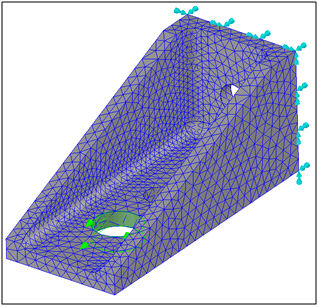

- 將「名稱」變更為「垂直負載」。選取用於上一個負載相同孔，並確保已在「子案例」清單中選取「子案例 2」。在「負載定義」下的「Fz」欄位中輸入 -1000，然後按一下「確定」。
- 第二個子案例將使用新負載與上一個固定約束。
- 在「子案例 2」上按一下滑鼠右鍵，然後選擇 「編輯」。

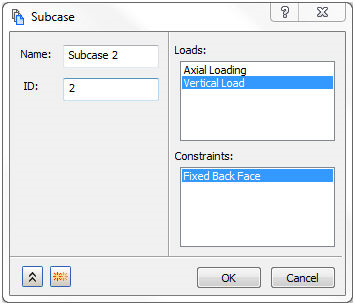

- 在「子案例」 表單的「負載」中選取「垂直負載」，並在「約束」中選取「固定背面」，然後按一下「確定」。

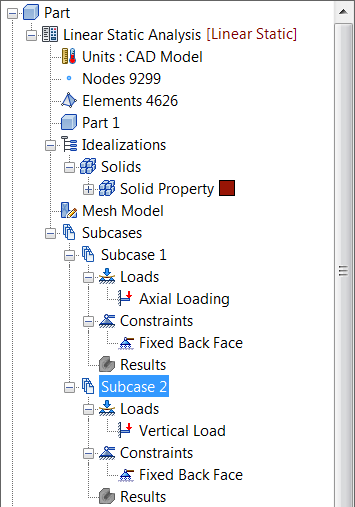

- 新的子案例會如下圖所示進行規劃。
我們現在可以繼續執行分析。

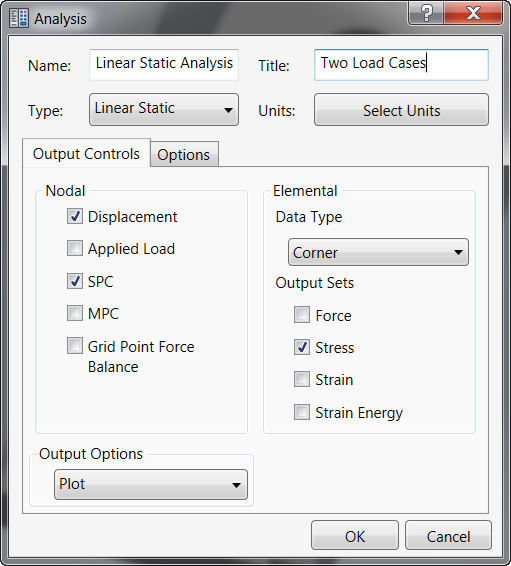

- 在「線性靜態分析」上按一下滑鼠右鍵，然後選擇「編輯」。鍵入
「兩個負載案例」
做為「標題」。
- 按一下「確定」。
- 儲存模型。
- 在樹狀檢視頂部的「線性靜態分析」上按一下滑鼠右鍵，然後選取「在 Nastran 中求解」。
在解析模型之後，每個子案例的結果會自動載入。

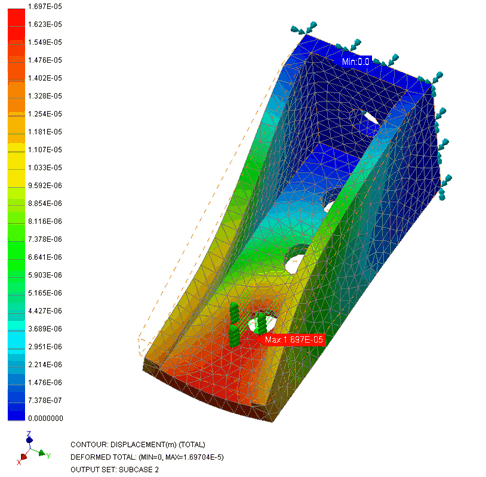

- 在新的「子案例 2」下按兩下「位移」出圖，以出圖變形幾何圖形上的總變形輪廓。
「配件的線性靜態分析」到此結束。 涵蓋的主要主題如下：
- 零件的基本線性靜態分析
- 單位系統
- 前處理：材料、性質、建立網格、負載、約束
- 如何設置分析
- 如何執行分析
- 對結果進行後處理
- 如何使用「報告精靈」產生報告
- 如何設置並執行多個子案例
