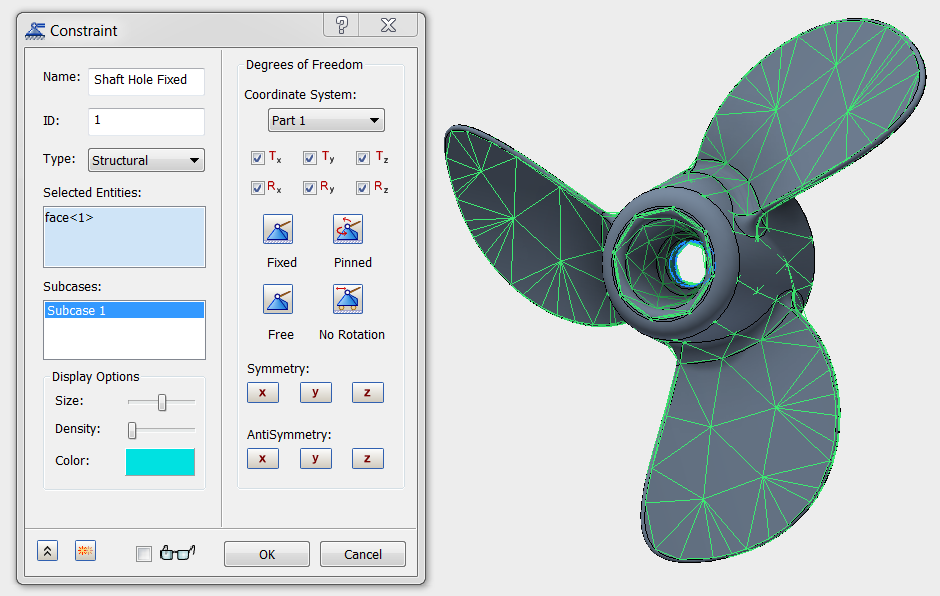

- 在樹狀檢視中，於「子案例 1」下的「約束」上按一下滑鼠右鍵，然後選擇「新建」。
- 將約束更名為「軸孔固定」。
- 在 Inventor Nastran 內將模型轉向，以便您可以清楚地檢視和點選較小的中心孔表面。
- 請確保在「子案例」清單中選取「子案例 1」。
- 接受預設設定，然後按一下「確定」來定義約束。
依預設，會將約束設定為「固定」 條件 (所選表面上節點的所有 6 個自由度會受到約束)。

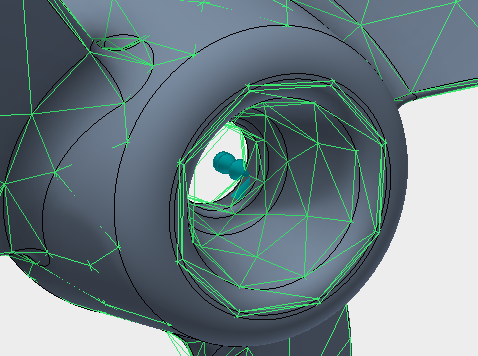

- 如果拉近模型視窗中的軸孔，您現在可以查看固定約束的符號。

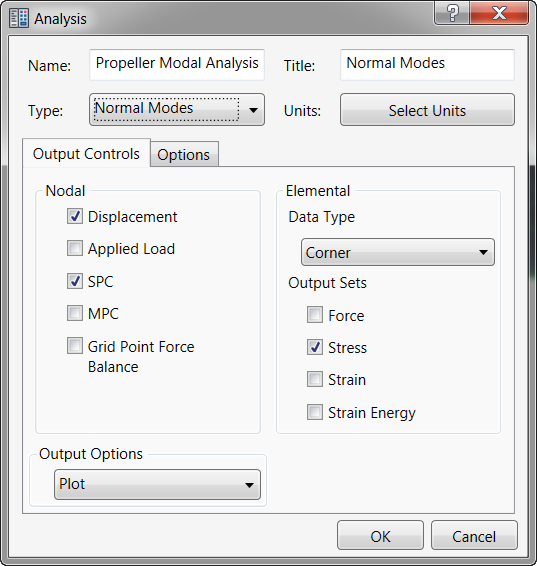

- 在樹狀檢視中，於「分析 1」上按一下滑鼠右鍵，然後選取「編輯」。
- 鍵入
「螺旋槳模態分析」
做為「名稱」，然後鍵入
「正規模態」
做為「標題」。從「類型」下拉式功能表中選取「正規模態」。
- 按一下「確定」，返回樹狀檢視。

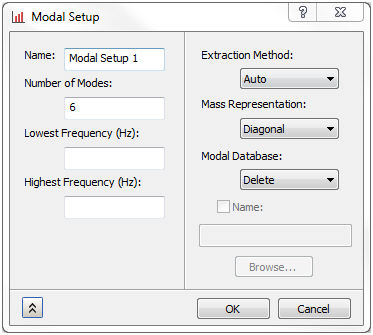

- 在樹狀檢視中，於「模態設置 1」上按一下滑鼠右鍵，然後選擇「編輯」。
- 對要萃取的「模數」鍵入 6。
- 這將指示 Nastran 計算前 6 個自然頻率。
- 按一下「確定」以完成設置分析，並返回至樹狀檢視。現在模型已準備就緒，可以進行分析。
- 在「螺旋槳模態分析」上按一下滑鼠右鍵，然後選擇「在 Nastran 中求解」。
