自學課程 B5：對結果進行後處理

1. 求解完成後，按一下「確定」會將結果載入至 Inventor Nastran。

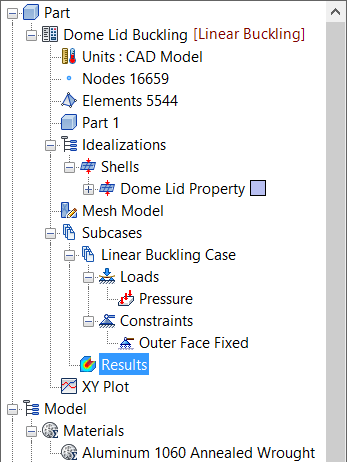

   線性挫曲子案例的結果已在「結果」中載入。Autodesk Nastran (解析器) 會計算位移，並以圖形方式表示每個萃取的特徵值的模態造型。

2. 按兩下「結果」，並從「子案例」清單中選取「模式 1」。
3. 在「結果」下拉式清單中，選取「位移」，在「類型」下拉式清單中，選取「總計」。

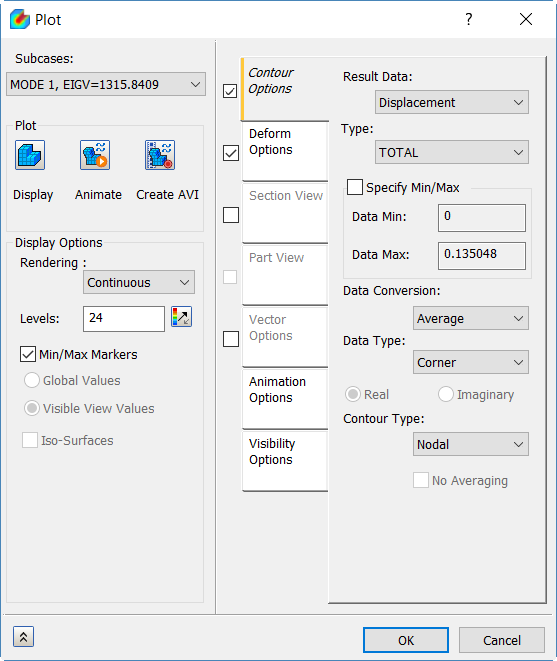

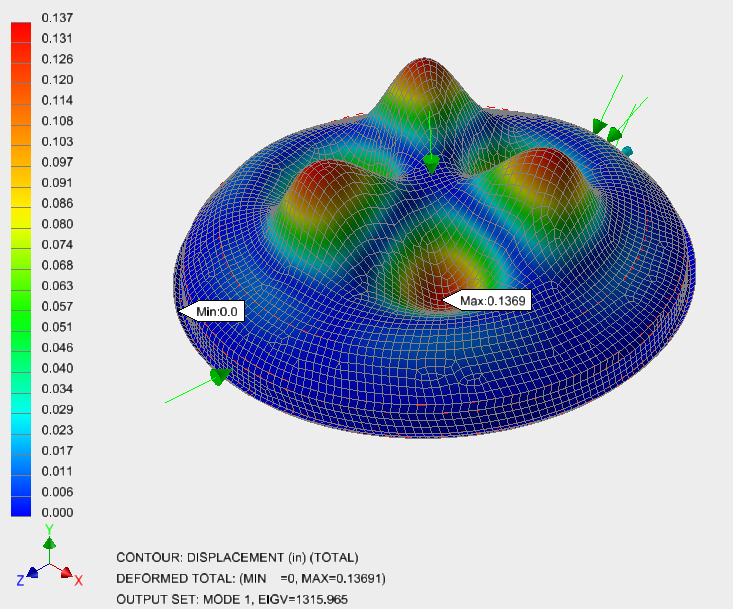

4. 勾選「變形選項」，然後在「出圖」下按一下「顯示」。出圖應該看起來如下所示。


5. 第一個和最低特徵值約為 1316，此為主要目標。
6. 乘以套用的負載 -1 Psi 時，即可取得最低臨界挫曲負載 ~1316 Psi。

「圓頂蓋的線性挫曲分析」到此結束。

涵蓋的主要主題如下：

• 如何設置簡單的線性挫曲分析。
• 如何解譯特徵值萃取結果。
• 如何計算最低臨界挫曲負載。
