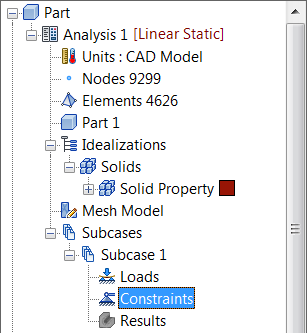

- 托架的方形背面是固定的。使用 ViewCube 讓零件轉向，以便您可以清楚檢視背面。在「子案例 1」下方的「約束」上按一下滑鼠右鍵，然後選取「新建」。
您將建立的所有圖元也會出現在「模型圖元」清單中。此清單將展開為塑型過程。模型圖元清單提供一種方法，可輕鬆地將圖元套用至其他子案例。

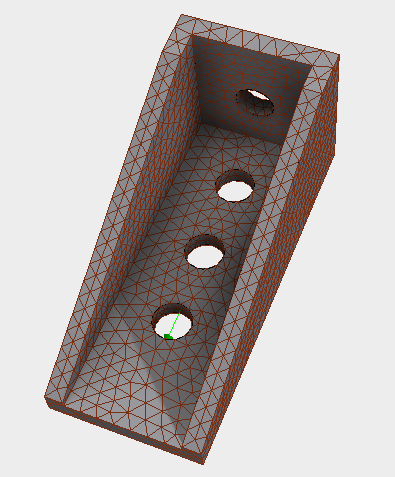

- 當「約束」對話方塊顯示時，選取背面。
- 鍵入
「固定背面」
作為約束的「名稱」。
註: 在「約束」對話方塊的「顯示選項」區段中，您可以調整約束符號在零件顯示中顯示的大小、號碼和顏色。
- 請確保在「子案例」清單中選取「子案例 1」，然後按一下「確定」。這會自動將約束加入至 「子案例 1」。
- 在「子案例 1」下方的「負載」上按一下滑鼠右鍵，然後選擇「新建」。在此子案例中，負載這個 100 KN 力是托架的第一個螺栓孔在正 X 方向所受到的力。

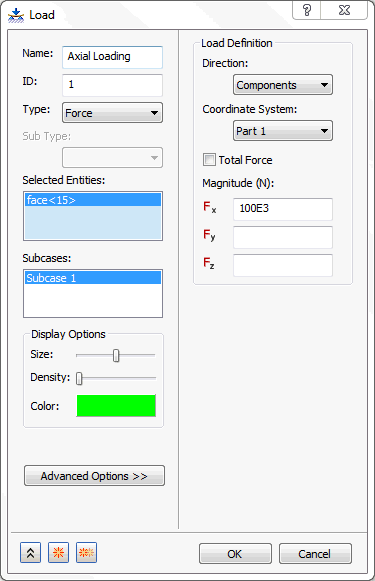

- 在 「名稱」 欄位中輸入「軸向負載」。

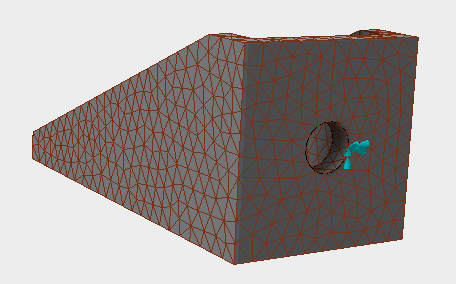

- 選取與背面距離最遠的第一個螺栓孔的內部表面，然後為「Fx」鍵入 100E3。
註: 在「負載」對話方塊的「顯示選項」區段中，您可以調整負載符號在零件顯示中顯示的大小、號碼和顏色。
- 請確保在「子案例」清單中選取「子案例 1」。
- 然後，按一下「確定」。
您也可以拖放樹狀檢視中的不同圖元。例如，
「軸向負載」
負載和
「背固定面」

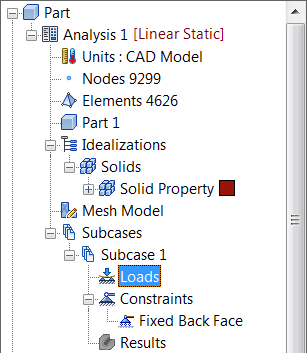

約束可以放在「子案例 1」名稱的頂部上。 模型外觀應如下所示。

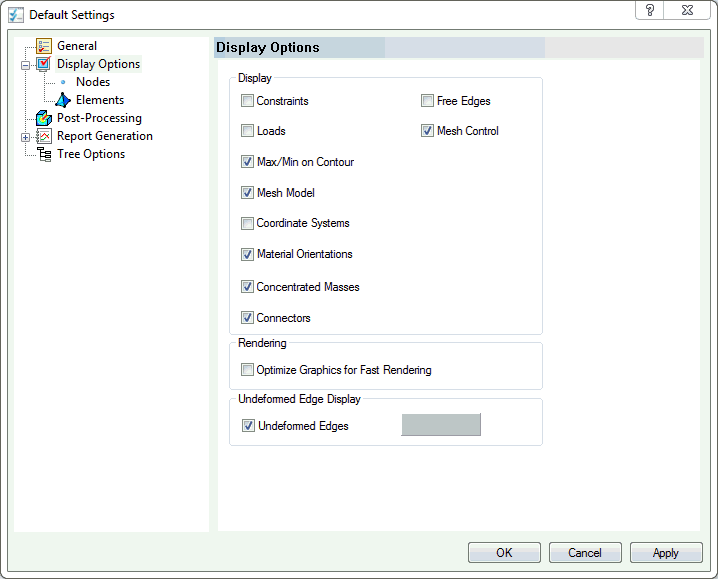

您可以隱藏負載與約束。按一下 CAD 介面頂部的「Autodesk Nastran」功能表頁籤，然後在功能區的「系統」面板下選擇「預設設定」。 然後，按一下「顯示選項」，然後不勾選「負載」和「約束」勾選方塊。您也可以在樹狀檢視的「子案例」區段內，於「負載」或「約束」上按一下滑鼠右鍵，然後勾選「全部隱藏」來隱藏它們。
- 在樹狀檢視中，於「分析 1」上按一下滑鼠右鍵，然後選取「編輯」。

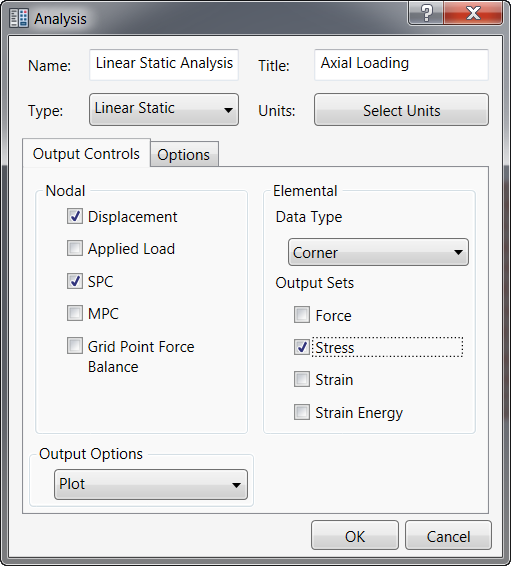

- 鍵入 「線性靜態分析」 作為「名稱」、鍵入 「軸負載」 作為「標題」，然後選取「線性靜態」作為分析「類型」。
- 確保勾選「節點輸出控制」下的「位移」，並勾選「元素輸出集」下的「應力」，然後按一下「確定」。
稍後在此自學課程中，另一個具有垂直負載的子案例將加入至模型。此時儲存模型。
