自學課程 B1：產生報告

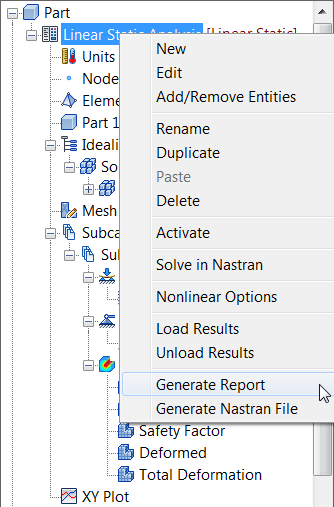

1. 在樹狀檢視中，於分析名稱 (線性靜態分析) 上按一下滑鼠右鍵，然後選取「產生報告」。

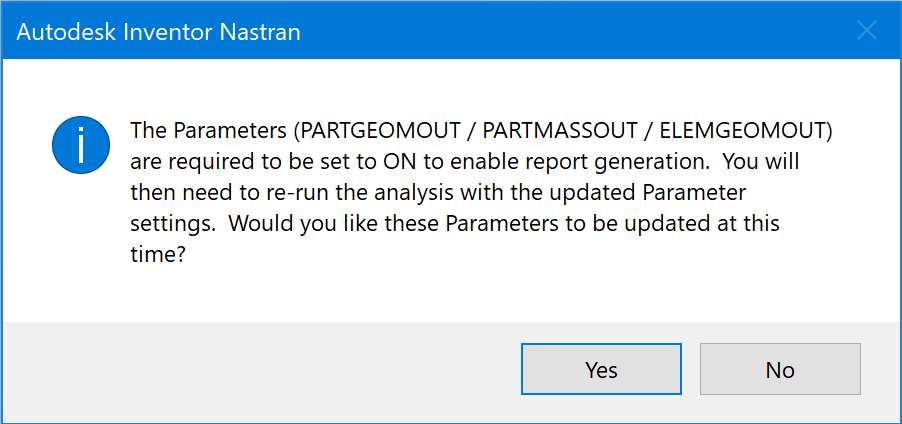

2. 根據您的設定，可能會出現下列訊息：



3. 按一下「是」。
4. 在「模型」樹中，按兩下「參數」。
5. 在「參數」視窗中，選取「幾何處理器參數」，然後選取左下角的「進階設定」勾選方塊。請注意右側欄，設定 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 自動打開。按一下「確定」以關閉視窗。
6. 以右鍵按一下分析名稱，選取「線性靜態分析」，然後選取「在 Nastran 中求解」，重新執行分析。
7. 在樹狀檢視中，再次在「線性靜態分析」上按一下滑鼠右鍵，然後選取「產生報告」。

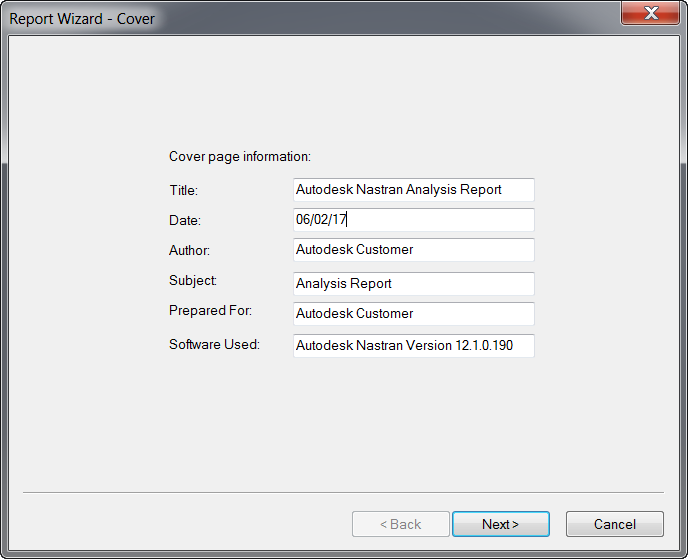

8. 「報告精靈 - 封面」視窗即會開啟。編輯以下資訊：
   • 標題：線性靜態分析報告
   • 作者：您的名稱
   • 按一下「下一步>」。

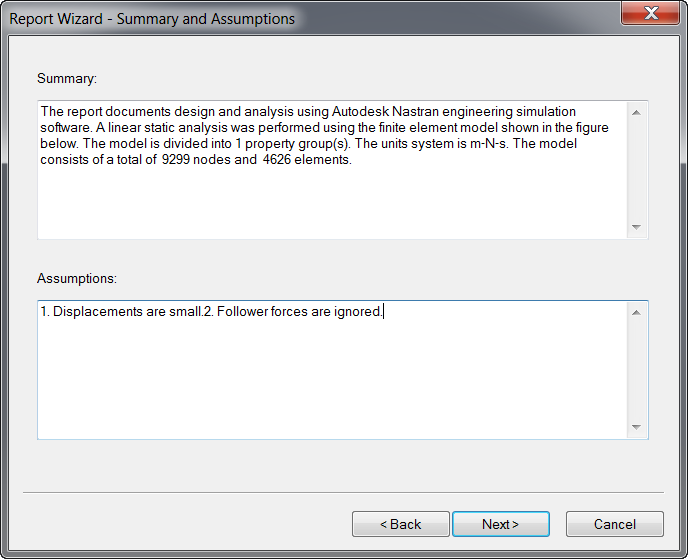

9. 「報告精靈 - 摘要和假設」對話方塊即會出現。在「假設」視窗下，加入 「3. 可忽略重力效果」。按一下「下一步>」。

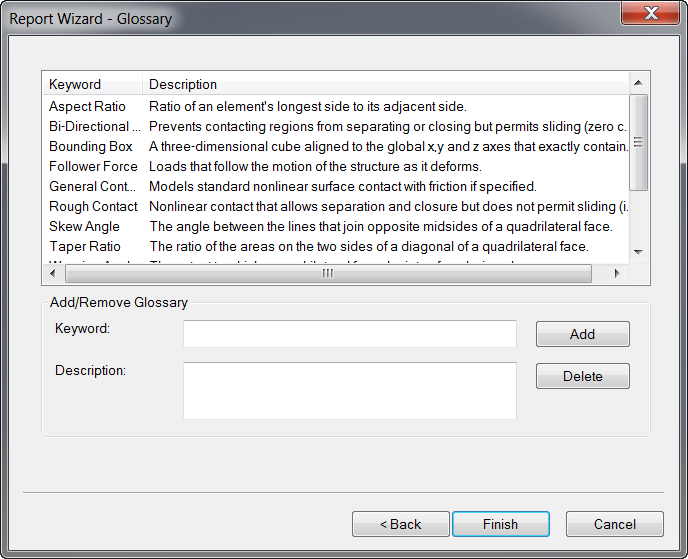

10. 按一下「報告精靈」彈出對話方塊上的「下一步 >」，直到「報告精靈 – 辭彙」對話方塊出現，然後按一下「完成」以產生報告。



11. 將報告儲存為「分析報告」。
12. 按一下「報告」彈出對話方塊上的「檢視報告」按鈕，開啟您剛剛建立的 HTML 檔案。請注意，報告的數字已隨著文字自動產生。
