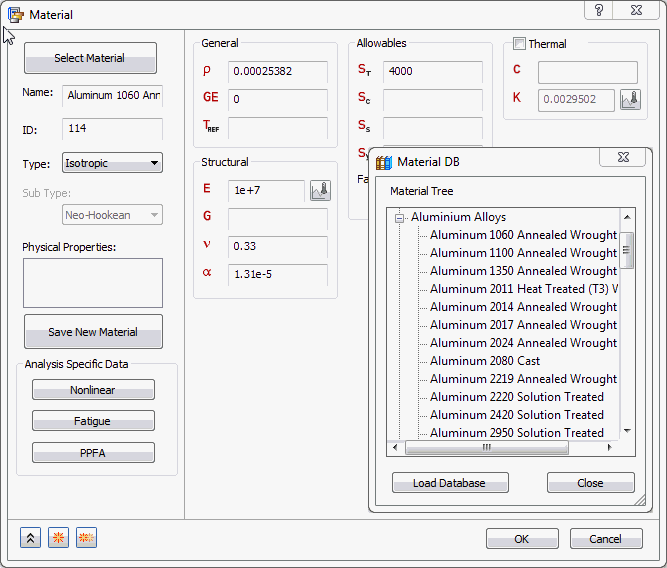

從材料資源庫中載入鋁合金來建立新材料。
- 在「模型」樹中，以右鍵按一下「材料」，然後選擇「新建」。
- 在對話方塊中，按一下「選取材料」。
- 「材料資料庫」對話方塊將植入可用的資源庫。按一下「載入資料庫」。
- 材料樹中會植入可用材料。在「鋁合金」品類下，選取「鋁 1060 退火鍛造」。
- 按一下「確定」以關閉「材料資料庫」，再按一下「確定」以關閉「材料」對話方塊。

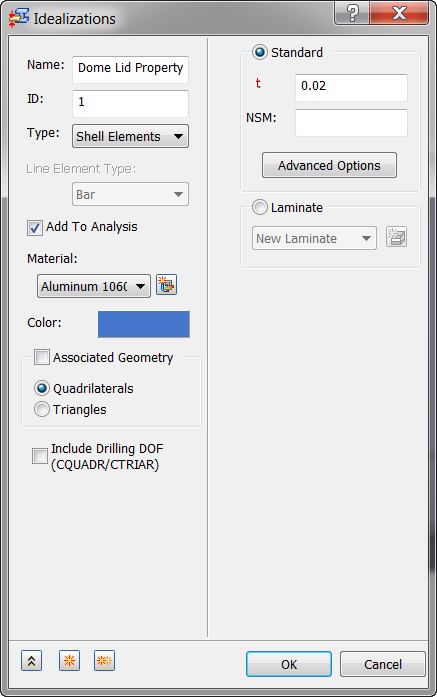

- 在「模型」樹中，以右鍵按一下「物理屬性」，然後選擇「新建」。
- 從「類型」下拉式功能表中選取「薄殼元素」。
- 將名稱變更為圓頂蓋性質。
- 確保已勾選「加入至分析」，且「材料」設定為「鋁 1060 退火鍛造」。
- 在「t」 (厚度) 欄位中輸入 0.02，並確保在「關聯的幾何圖形」下已選取「四邊形」。
- 按一下「確定」以建立性質。
在此情況下，不需要關聯的幾何圖形。未定義關聯的幾何圖形時，所有薄殼元素隨後將具有此定義的性質。當整個模型有數個薄殼性質 (即多個薄殼厚度) 時，即會使用此項。
若有一個貼附的質量，您不想要實際塑型，但想要包括在計算中，則非結構質量可以加入至每一個元素。
定義網格

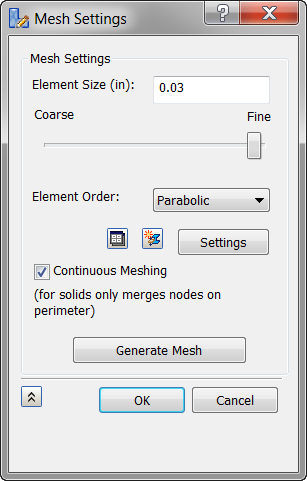

- 在「網格模型」上按一下滑鼠右鍵，然後選擇「編輯」。
- 在「元素大小」欄位中輸入 0.03。
- 按一下「設定」按鈕。

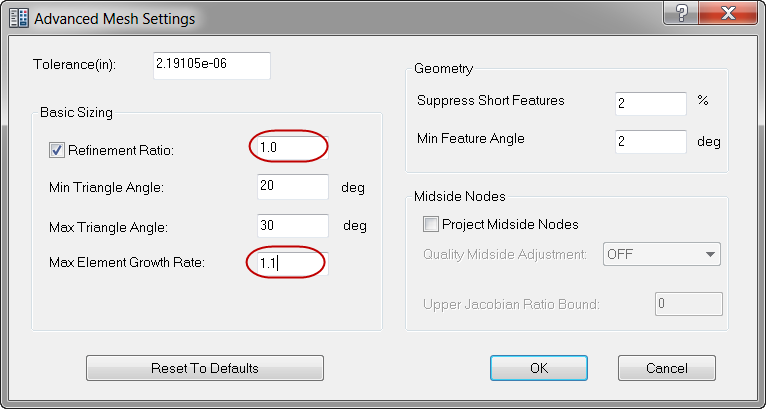

- 將「細化率」變更為 1.0。
- 將「最大元素成長率」輸入變更為 1.1。
- 在「進階網格設定」對話方塊中按一下「確定」。

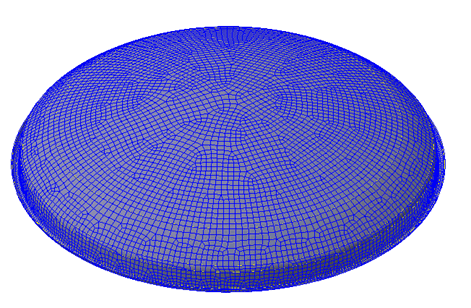

- 在「網格設定」對話方塊中再按一下「確定」。已建立網格的模型外觀應如下所示。
「進階設定」可讓您取得更均勻的網格密度，而不需要額外細分和元素成長。
