自學課程 B4：對結果進行後處理，並以動畫展示結果

根據系統，模型可能需要花費幾分鐘來求解。不同於線性靜態分析，單一結果項目將出現在樹狀目錄中。這是多個輸出結果的處理方式。

Nastran 會計算位移，以圖形方式表示每個萃取的特徵值的模態造型。

1. 在樹狀目錄的「結果」上按一下滑鼠右鍵，然後選取「編輯」。
2. 在「輪廓選項」頁籤上，從「子案例」下拉式功能表中選取「模式 1」，從「結果資料」功能表中選取「位移」，並確保「類型」設定為「總計」。
3. 除選「變形選項」勾選方塊，然後按一下「顯示」按鈕。

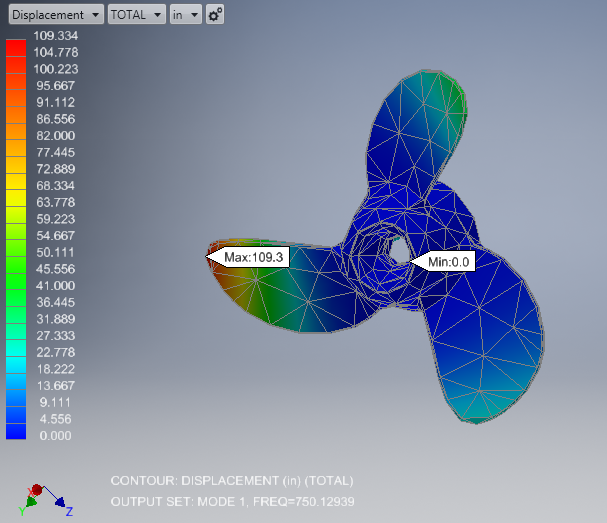

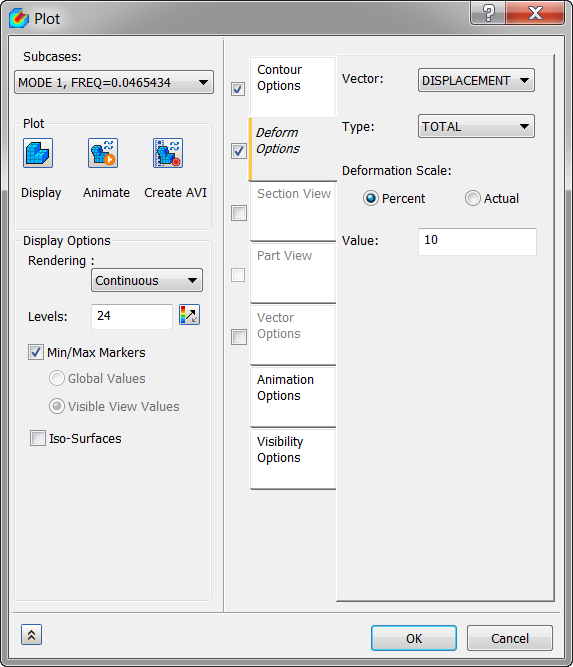

4. 第一個且最低的頻率大約是 750 Hz。在此情況下，其為彎曲模式。選取「變形選項」勾選方塊，然後按一下「確定」。

5. 未變形的邊會覆疊在輪廓，以展示相對位移造型。在此，為了視覺上的清晰，不會顯示元素邊緣。


   在第一個模式下，螺旋槳葉片會從未變形葉片的平面彎曲，顯示彎曲模式造型。

6. 以右鍵按一下「結果」 > 「編輯」，並在「子案例」下，選取「模式 6」，然後按一下「確定」。


   模式 6 顯示扭轉模式。再次顯示，但關閉元素邊緣並沿著未變形邊，以展示相對位移。

如果最大和最小標籤如此，則可在「出圖性質」對話方塊的「顯示選項」區段中關閉它們，以及關閉元素邊緣。

動畫展示結果

1. 在樹狀檢視中，於「結果」上按一下滑鼠右鍵，然後選取「編輯」。



2. 從「子案例」下拉式功能表中選取「模式 1」。確保勾選「輪廓」和「變形」方塊。

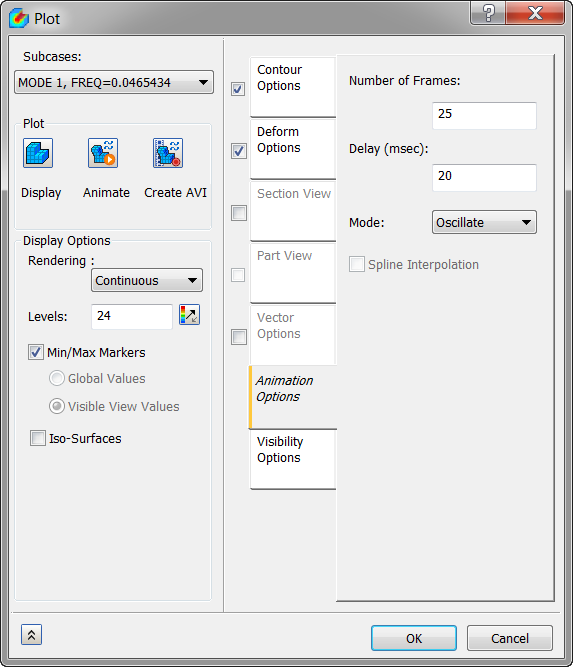

3. 按一下「動畫選項」頁籤，然後設定以下值：
   • 畫面數 = 25
   • 延遲 (毫秒) = 20
   • 模式 = 振盪

4. 按一下「確定」。
5. 在「結果」上按一下滑鼠右鍵，然後選取「動畫」。您應該能看到動畫展示的輪廓和變形。
6. 在「結果」上按一下滑鼠右鍵，然後再次選取「動畫」以停止動畫。
7. 在「結果」上按一下滑鼠右鍵，然後選取「編輯」。
8. 不勾選「輪廓」勾選方塊。請注意，位移輪廓出圖已不再隨著變形出圖內插。

「螺旋槳的正規模態分析」到此結束。

涵蓋的主要主題如下：

• 如何設置並執行簡單的正規模態分析。
• 如何解譯頻率或特徵值萃取結果。
• 如何設置並執行簡單動畫。
