自學課程 B3：萃取力

1. 在「子案例 1」(或「子案例 2」) 上按一下滑鼠右鍵，然後選取「SPC 總計」。



2. 按一下已套用強制位移負載的三邊。為了清楚顯示，系統會隱藏負載。





   「總計」是 TX、TY 和 TZ 的合力。TX、TY 和 TZ 位於整體座標系統中。

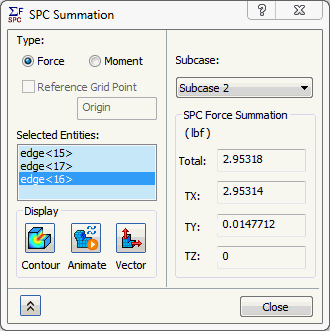

3. 將「子案例」 下拉式清單變更為「子案例 2」，以查看以 X 方向將樑偏折 0.025 英吋所需的負載力。完成後，關閉對話方塊。



   如需易於存取約束端點的「SPC 總計」，請在約束上按一下滑鼠右鍵，然後選取「SPC 總計」搭配選取的約束圖元。

4. 在「固定孔」約束上按一下滑鼠右鍵，然後選取「SPC 總計」。確保已選取「力」單選鈕，來參閱「SPC 力總計」。然後，選取「選取的圖元」清單中所列示的所有約束邊。

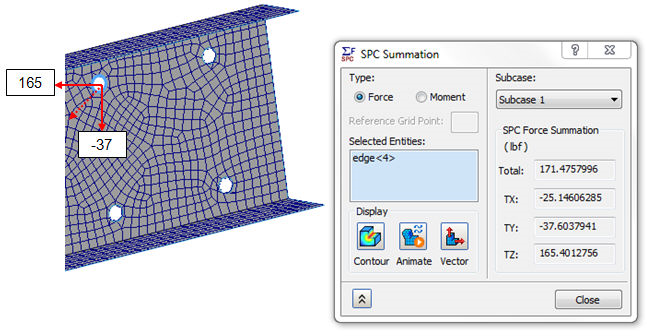

5. 在「選取的圖元」方塊上按一下滑鼠右鍵，然後選取「全部清除」。選取通道中的第一個孔，如下圖所示。

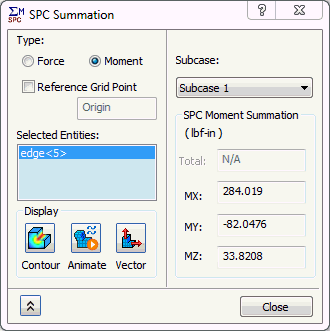

6. 選取「SPC 力矩總計」的「力矩」單選鈕。

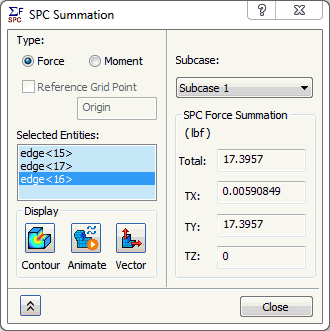

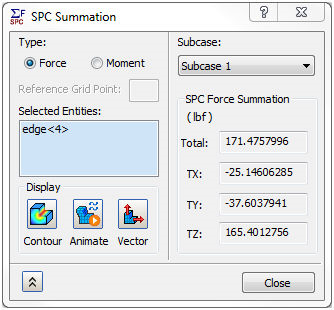

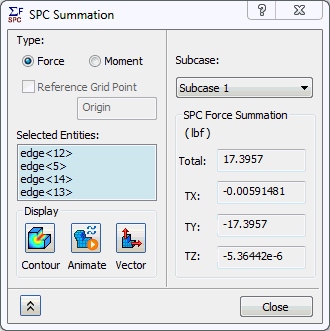

7. 查看子案例 1 的每個孔的個別反作用力 (使用上述方法)，結果應該類似於下方針對 SPC 力總計所展示的情況。



「使用薄殼元素進行通道的線性靜態分析」到此結束。

涵蓋的主要主題如下：

• 將薄殼網格套用在表面模型上。
• 使用 SPC (單一點約束) 節點輸出選項，設置用於約束力萃取的模型。
• 以兩個不同的方向搭配兩個不同的子案例建立強制位移負載。
• 使用 SPC 力總計工具萃取約束力。
• 使用 SPC 力矩總計工具萃取約束力矩。
