冷凍水循環

冷凍水循環有一個冷凍機和一個變速泵來供應冰水。冷凍機可以選擇為水冷式，此時要貼附到冷凝器迴路。

需要的物件

冷凍水循環必須具有下列性質。

• 必須至少有 1 個冷卻盤管貼附到循環。

設計假設

• 冷凍水循環可以在以下兩種模式中運作：高溫冷凍水和低溫冷凍水。
  • 只有當冷凍水循環中的所有元件通常都在較高溫度下運作時，冷凍水循環才會以高溫冷凍水循環運作。在這個領域，只能有下列物件：
    • 主動式冷樑
    • 被動式冷樑
    • 輻射板
  • 如果冷凍水循環中有下列任何一個物件，就會以低溫冷凍水循環運作。
    • 空調系統冷凍水冷卻盤管
    • 四管風機盤管
    • 通風機冷凍水冷卻盤管
• 冷凍水循環具有下列預設的溫度假設。

性質	值	附註
高溫循環供水溫度	15°C	由空調系統決定 (通常為 12.7778°C)。
高溫循環回水溫度	18.333°C	由空調系統決定 (預設通常在 12.7778°C 與 18.3333°C 之間)。
低溫循環進水溫度	6.6667°C
低溫循環回水溫度	15.5556°C	由熱水循環設定 (如果系統中包含熱水盤管)。

規劃

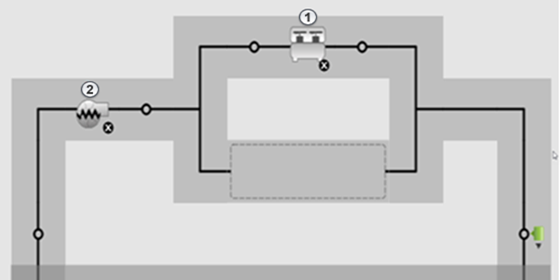

冷凍水循環由 2 個主要元件組成。

1. 冷凍機
2. 泵

冷凍機

冷凍機可以是氣冷式或水冷式，假設如下。

性質	值	附註
離開水溫	不適用	由上方描述的循環設計決定。
最小局部負載比	0.15
流動控制	可變	調節流量以滿足設定點。
COP	5.5
進入冷凝器的水溫	不適用	由冷凝器迴路決定 (通常為 29.44°C)。

泵

預設冷凍機規劃中的泵的假設如下。

性質	值	附註
壓力上升	179344.014 Pa
流動類型	變速
流動控制	間斷	有需求時才運作。
