空調系統

在系統分析中，空調系統是一種用來表示單一區域或多個區域之空氣處理裝置的物件，可做為傳統系統來進行通風和空間的空氣調節，或是做為外氣專用空調系統 (DOAS)。

需要的物件

空調系統必須具有下列性質。

必須至少有 1 個區域設備連接到有空調的空間。
必須至少有一個風扇，但通常也會有其他物件，例如加熱與冷卻盤管。

設計假設

使用同時發生的負載調整大小。
針對顯熱尖峰調整氣流量。
如果需要，系統會在未佔用時間循環開啟以滿足負載。
- 佔用情況是由空調系統的所有區域決定。
- 當系統是 DOAS 時，就不太可能循環開啟，因為它比起其他 HVAC 設備的負載優先順序是最低的。
在調整大小模擬期間的每個時間步長，會計算所有區域要求的外氣流速率的總和。這些總和的最大值會做為設計的外氣流速率。
如果空調系統是 DOAS，則會有固定的進氣溫度。如果是傳統的空調系統，其溫度會向上重置為最高可增加 5.556°C (需求允許時)。
- 當系統以 DOAS 運作時，會將現有設備提供的冷卻納入考慮，適當調整區域中其他設備的大小。例如，如果某個需要 1000W 冷卻的區域包含一個提供 200W 冷卻的 VAV 箱，並加入了一個箱型終端空調 (PTAC)，則會針對剩餘的 800W 冷卻需求而不是總共 1000W 的區域需求調整 PTAC 的大小。

性質	值	附註
冷凍水設計入口溫度	不適用	由冷凍水循環設定 (如果系統中使用冷凍水盤管)。
冷凍水設計出口溫度	不適用	由冷凍水循環設定 (如果系統中使用冷凍水盤管)。
冷卻進氣溫度	12.7778°C
加熱進氣入口溫度	4°C	假設所有加熱會在區域的再加熱處進行。
加熱進氣出口溫度	12.7778°C	對進入的氣流預熱，而不是混合使用。
熱水設計入口溫度	不適用	由熱水循環設定 (如果系統中使用熱水盤管)。
熱水設計出口溫度	不適用	由熱水循環設定 (如果系統中使用熱水盤管)。

規劃

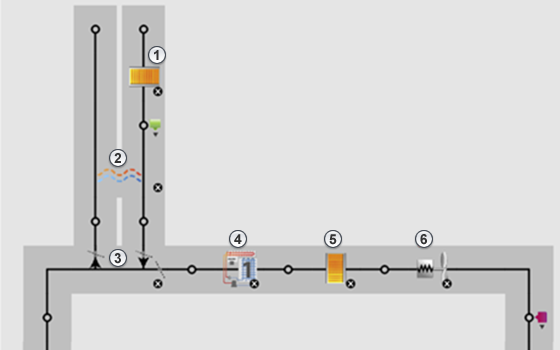

空調系統由 6 個主要元件組成。

一個預熱盤管
一個熱交換器
一個外氣量控制器
一個冷卻盤管
一個加熱盤管
一個進氣風扇

預熱盤管

如果有預熱盤管，則做出下列假設。

位於熱交換器 (如果有) 之前，以防止任何結霜問題。
進入盤管的空氣溫度等於設計日溫度。
離開盤管的空氣溫度為 4°C。
如果盤管是熱水盤管，則會假設供應 60°C 的熱水，回水溫度是 43.33°C。

熱交換器

熱交換器的假設如下。

熱交換器根據系統在指定時間步長要求的進氣溫度，控制旁路空氣比。

		熱交換器類型
	顯熱	焓
在 100% 加熱氣流量的顯熱效率	0.76	0.76
在 75% 加熱氣流量的顯熱效率	0.81	0.81
在 100% 加熱氣流量的潛熱效率	0	0.68
在 75% 加熱氣流量的潛熱效率	0	0.73
在 100% 冷卻氣流量的顯熱效率	0.76	0.76
在 75% 冷卻氣流量的顯熱效率	0.81	0.81
在 100% 冷卻氣流量的潛熱效率	0	0.68
在 75% 冷卻氣流量的潛熱效率	0	0.73

外氣量控制器

外氣量控制器的假設如下。

有一個根據微分焓控制器調節流量的節能裝置。
當節能裝置處於作用中狀態時，有一條旁路繞過熱交換器 (如果有)。
做為 DOAS 時，裝置是 100% 的外氣量。
系統有依需求控制的通風 (DCV)。

冷卻盤管

冷卻盤管的假設如下。

DX 盤管是單速，3.0 的額定 COP。
- 顯熱對潛熱的比率在尺寸設定期間會自動調整大小以符合系統需求。
冷凍水盤管的假設如下。

性質	值	附註
進入盤管的空氣溫度	不適用	由設計日決定。
離開盤管的空氣溫度	~11.11°C	由空調系統的進氣溫度減去產生的風扇熱量計算而得 (通常約為 1.5°C - 2°C)。
冷凍水設計入口溫度	不適用	由冷凍水循環設定 (如果系統中使用冷凍水盤管)。
冷凍水設計出口溫度	不適用	由冷凍水循環設定 (如果系統中使用冷凍水盤管)。

加熱盤管

加熱盤管的假設如下。

電阻加熱盤管 100% 有效。
暖氣爐加熱盤管 80% 有效。
熱水盤管具有下列性質。

性質	值	附註
進入盤管的空氣溫度	可變	4°C (有預熱盤管)，否則由設計日決定。
離開盤管的空氣溫度	可變	12.7778°C (如果是傳統空調系統) 或 15.5556°C (如果是 DOAS)。
熱水設計入口溫度	不適用	由熱水循環設定 (如果系統中使用熱水盤管)。
熱水設計出口溫度	不適用	由熱水循環設定 (如果系統中使用熱水盤管)。

進氣風扇

進氣風扇可以是固定風量或可變風量，具有下列性質。

性質	值	附註
壓力上升	996 Pa
總效率	0.6
馬達效率	0.94
最小流量比例	0.3	僅適用於可變風量風扇。
