冷凝器迴路使用冷卻塔提供冷卻水給冷凍水循環中的水冷式冷凍機。
需要的物件
冷凝器迴路必須具有下列性質。
- 必須至少有 1 個需求物件 (例如冷凍機或水源式熱泵 (WSHP)) 貼附到迴路。
設計假設
- 一個冷凝器迴路可以在以下兩種模式中運作，如下所示。
僅冷卻的冷凝器迴路
- 當冷凝器只有連接到僅冷卻的設備時，冷凝器會在此模式下運作。
- 僅冷卻的冷凝器迴路具有下列預設的溫度假設。
性質 值 附註 設計提供溫度 29.44°C 設計範圍 5.56°C 作業控制類型 室外濕球重置 作業進場溫度 3.89°C
具冷卻和補充加熱的冷凝器迴路
- 當冷凝器迴路包含可變冷媒流量 (VRF) 冷凝器或 WHSP 時，冷凝器會在此模式下運作。
規劃

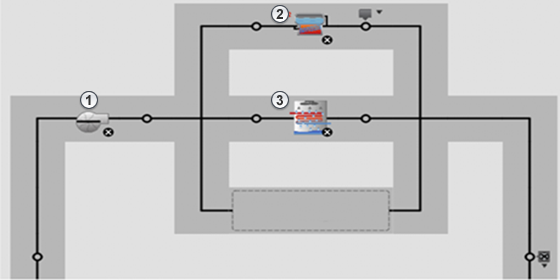

下列兩個冷凝器迴路運作每一項都有 2 種規劃。
僅冷卻
- 泵
- 冷卻塔
具冷卻和補充加熱的冷凝器迴路
- 泵
- 鍋爐
- 流體冷卻器
泵
泵的假設如下。
| 性質 | 值 | 附註 |
|---|---|---|
| 壓力上升 | 148556.625 Pa | |
| 流動類型 | 定速 | |
| 流動控制 | 間斷 | 有需求時才運作。 |
冷卻塔
泵的假設如下。
| 性質 | 值 | 附註 |
|---|---|---|
| 風扇類型 | 變速 | |
| 設計方法 | 3.8888889°C | |
| 設計範圍溫度 | 5.55555556°C |
流體冷卻器
泵的假設如下。
| 性質 | 值 | 附註 |
|---|---|---|
| 風扇類型 | 定速 |
鍋爐
泵的假設如下。
| 性質 | 值 | 附註 |
|---|---|---|
| 設計提供溫度 | 21.11°C | |
| 效率 | 96% | |
| 流動模式 | 固定 |
