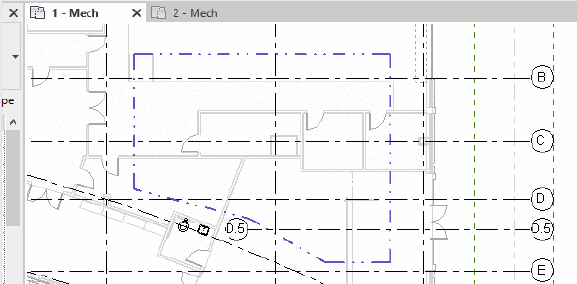

區域系統是用來指定將由特定分析系統和區域設備供應的建築區域的圖形元素。
當您建立能源分析模型時，會對 3D 幾何圖形中所有封閉的體積加入分析空間。程式會將每個分析空間指定到內部有這個分析空間或接觸到這個分析空間的任何區域系統。系統瀏覽器中會顯示關係。
加入區域系統
- 按一下「分析」頁籤
「能源最佳化」面板「區域系統」
。
此時會啟用草圖模式。

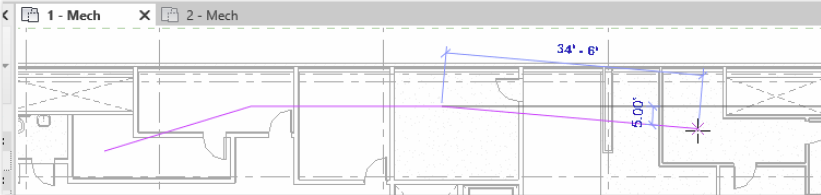

- 視需要繪製線條與造型，通過由特定分析系統供應的區域應包含的每個房間。也要包含被線條接觸到的任何房間或空間。
- 按一下「完成」結束編輯模式。

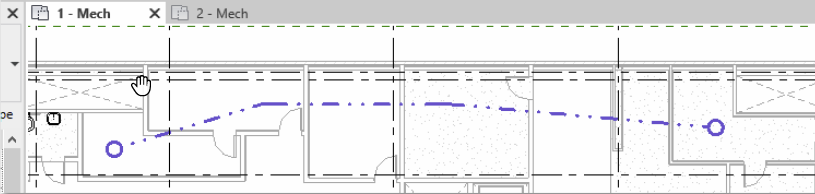

區域系統就放置好了。若要取代顯示設定，請在「分析模型品類」頁籤上，使用「可見性/圖形取代」對話方塊。
- 選取「區域系統」可檢視其性質並指定區域設備。
您可以使用草圖模式中的工具，將區域系統加入為 2D 造型。造型內或接觸造型的任何東西都是區域系統的一部分。
註: 您可以在「性質」選項板中為選取的區域系統編輯「樓層偏移」參數，以將其移至適當的偏移。預設值為 4 英呎或 1.2 公尺。
